自制簡單的轉接頭,讓盒子外接 HUB還能OTG手機傳文件

  [復制鏈接]
發表于 2015-12-10 13:18 | 顯示全部樓層 |閱讀模式 | 來自浙江

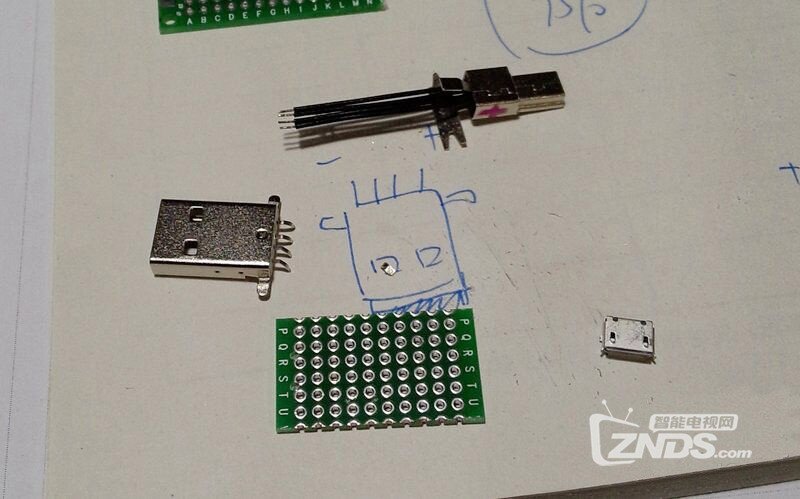

需要一個普通 USB 公頭(連接手機的 OTG 線),一個 Mini USB 公頭(連 HUB),一個 Micro USB 母頭(連接手機數據線供電),一小塊洞洞板:

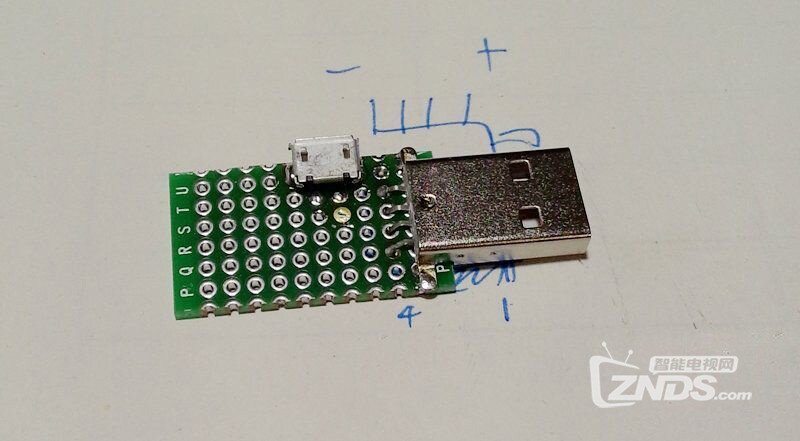

已經焊好兩個接口。因為是雙面板,所以兩個接口外殼的焊點都可以很牢固地固定。

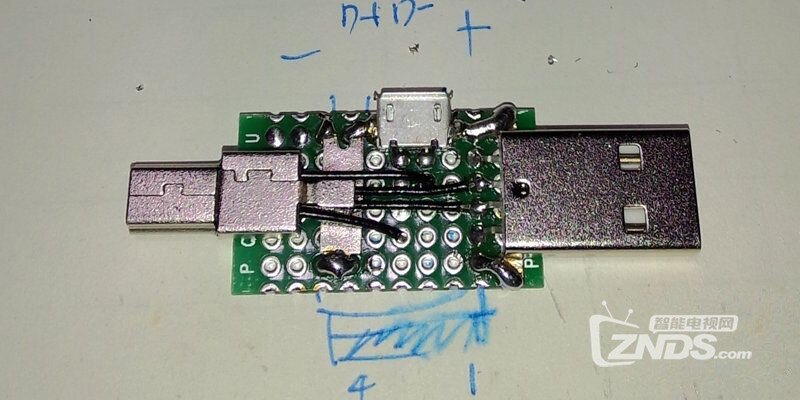

另一個接口也裝上了。因為沒有合適 Mini USB 公頭,所以只好變通一下,把這種用在數據線上的頭改造,原本用來包住數據線的那部分金屬壓平了焊在板子上。兩條數據線路 D+ D- 直通過去,電源線路穿到反面。拖錫把接口的外殼連接上。

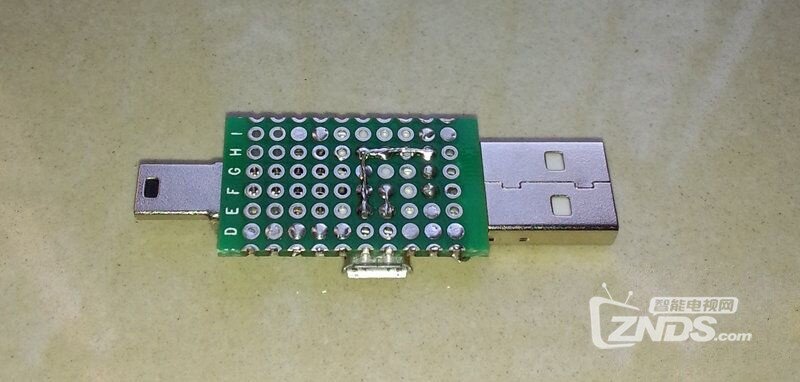

反面。VCC 把連手機那一端空置,GND 要三者都連。直接利用穿過來的線一分為二就行,容易焊接,不用堆一大堆焊錫??紤]了一會兒還是不加肖特基管,反正也不準備用手機自己的電池驅動 HUB,能省就省了。

用便宜的洞洞板做個蓋子。

試試大?。?/font>

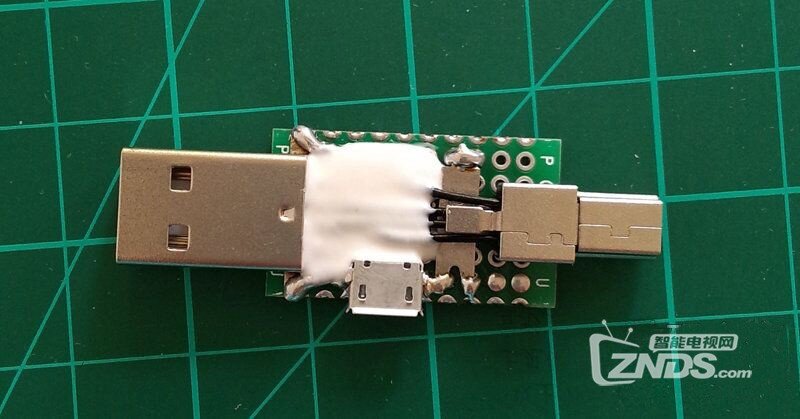

灌點膠絕緣吧。好吧,其實沒什么必要……

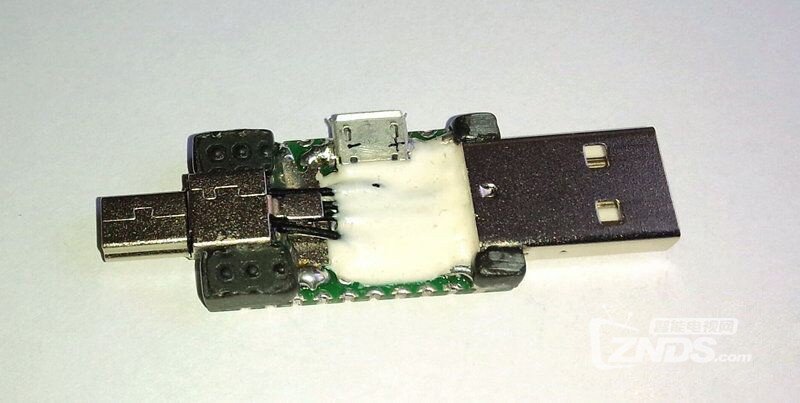

用做模型常用的 AB 補土在四個角上捏出支撐結構——其實也是閑的……

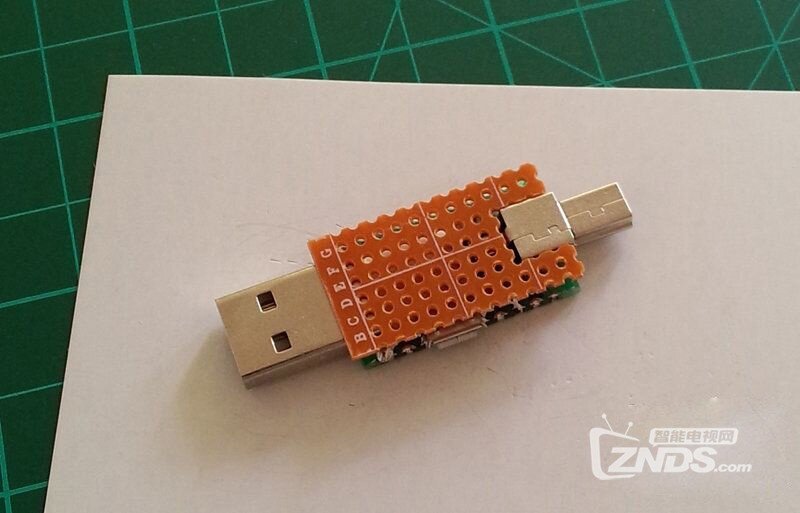

合上蓋子。

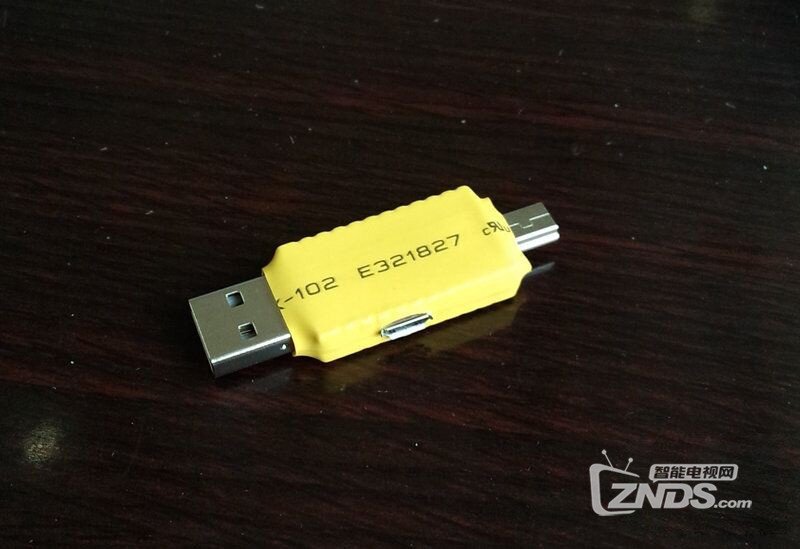

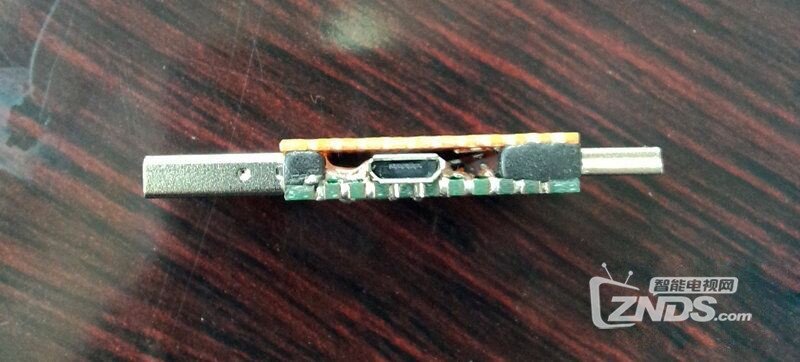

加上熱縮管比較漂亮。

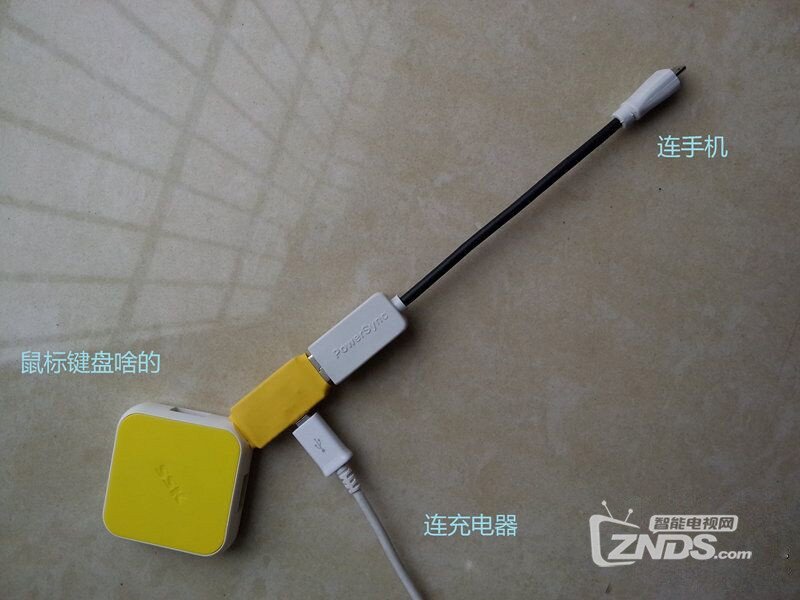

就是這樣了。以后可以把盒子當成電腦來用…… 如果電腦被人占了的話……
