【百事通 拆機+開啟ADB】寫給百事通紅盒子的圖文教程

  [復制鏈接]
發表于 2015-1-7 13:49 | 顯示全部樓層 |閱讀模式 | 來自浙江
本帖最后由 人見百態 于 2015-1-7 13:54 編輯

1、拆開盒子,用小鑷子或指甲從盒子正面的縫隙慢慢地撬開(指示燈的位置),如下圖,打開外殼。注意,外殼是卡扣的,拆的時候小心把卡扣折斷。


2、拆開后殼,將散熱片的4個固定螺絲拆開并取下散熱片,如下圖:


3、取出主板的時候小心扯斷wifi天線連接,取出主板后,可以斷開wifi天線的卡扣連接,方便操作。如下圖:( I; q# o* H7 Q, {, ^& i

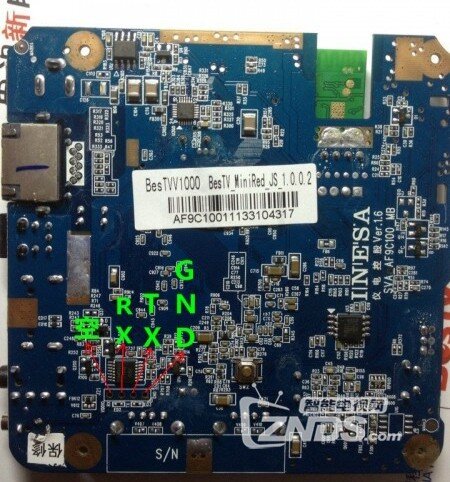

4-1、電信版1代針腳定義和接線,如下圖:

接線


4-2電信版2代針腳定義和接線,如下圖:


接線
1腳接黑線
2腳接白線
3腳接綠線
4腳不接線

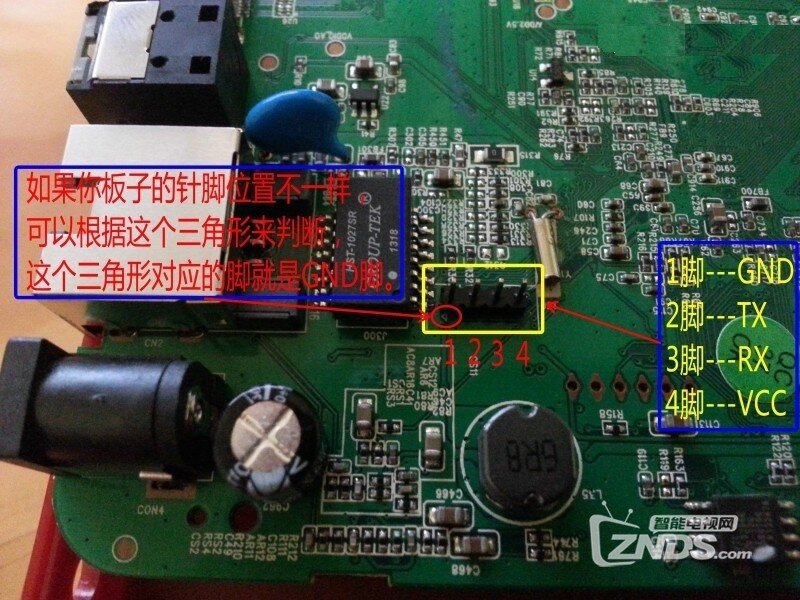

4-3、移動版1代針腳定義和接線,如下圖:

接線:
1腳不用接
2腳是RX接綠線
3腳是TX接白線
4腳是GND接黑線
4-4、移動版2代針腳定義和接線,如下圖


接線:
1腳是GND接黑線
2腳是RX接綠線
3腳是TX接白線
4腳不用接
4-5、夏普版針腳定義和接線,如下圖:


接線
1腳接黑線
2腳接白線
3腳接綠線
4腳不接線
注:如按照以上接法不讀數據,請將2和3腳的線對換下。
5、安裝USB-TTL線驅動,驅動安裝完成后插上USB-TTL線,等系統識別USB-TTL線并安裝驅動,如下圖 :


6、打開電視在網絡設置里面查看并記錄小紅的IP地址。
7
、下載超級終端
8
、USB-TTL與電腦連接并打開超級終端。如下圖:



9
、創建快速連接。如下圖:



10、配置快速連接參數,只要設置協議、端口、波特率這三個參數,其它設置默認就可以,端口設置就是USB-TTL線在電腦上占用的COM口(圖1),端口號在(計算機或我的電腦--設備管理--端口)可以看到,在點連接前先把USB-TTL線連接電腦。如下圖:

215951aivv9viyvizujlld.jpg 215952zvabwrve7p1lss1p.jpg



11、點擊連接后,超級終端會顯示USB-TTL已連接。下圖中Serial-COM4的顏色是綠色的表示USB-TTL與電腦連接正常,若為紅色表示連接異常,此時查看是否USB-TTL驅動未安裝好或COM口配置錯誤,如下圖:


12
、將USB-TTL線的白線和綠線的塑料外殼拆除(有塑料外殼的話插3根線會接觸不良),接下來把小紅的GND、TX、RX腳分別與USB-TTL線的GND、RX、TX連接(連接時注意,線不要碰在一起),接下來插上網線(切記插上網線否則小紅無法開機到正常的畫面),以上步驟完成后給小紅通電,超級終端馬上就有數據出現。如果讀出來的是亂碼,斷開小紅的電源,更改超級終端的波特率為115200(參照第10步),如果不讀數據,斷開小紅的電源,然后將插在小紅主板白線和綠線對調,以上步驟完成后給小紅通電。如下圖:


電信版


移動版

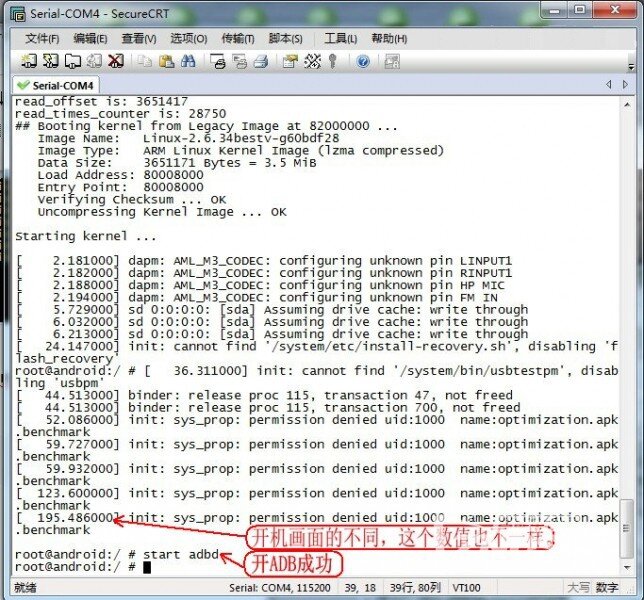

當超級終端不再讀取數據時,按下回車鍵,此時超級終端會顯示root@android:/ #, 觀察10秒鐘,確認超級終端不再讀取數據,此時輸入start adbd,輸入完成后按回車鍵確認。

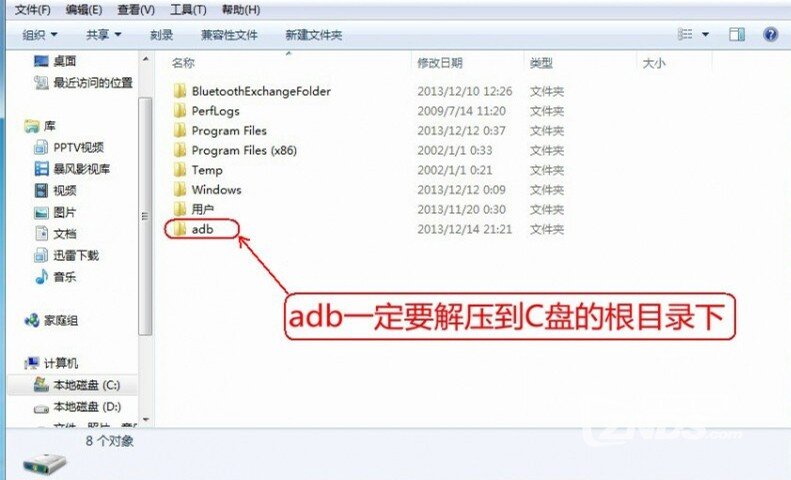

13、下載adb,切記adb一定要解壓到C盤的根目錄下,如下圖:


14、根據第8步記錄的小紅IP地址,打開電腦的cmd ,用命令符連接小紅機頂盒和安裝第三方APK,如下圖:


超級終端下載: securecrt.zip (9.68 MB, 下載次數: 1295)

上一篇:【百事通 ROOT】百事通小紅盒的root方法
下一篇:【百事通 ROM】迅雷小紅盒子救磚教程及相應ROM
