下面是T1盒子DIY散熱
非原創，轉載自某無線論壇,作者:CYHHJ。我只是個搬運工
由于很多人聯系作者建議作者把設計投入生產，方便想改散熱又不想折騰的壇友，作者建了一個群，群號761595705,滿100人就開車,預售價30包郵,基本配置外殼+防塵網+風扇+溫控開關+PCB+一分二DC線(或USB轉DC線 待定)+公對公USB線+導光柱+紅外線接收頭(自己選裝,裝了這個就沒保修了)
=======================================
第一版
前段時間買了個盒子孝敬老爹,沒想到發熱挺厲害的...又給了我個折騰的理由了...正好五一放假懶的出去人擠人....就設計一個玩玩唄...

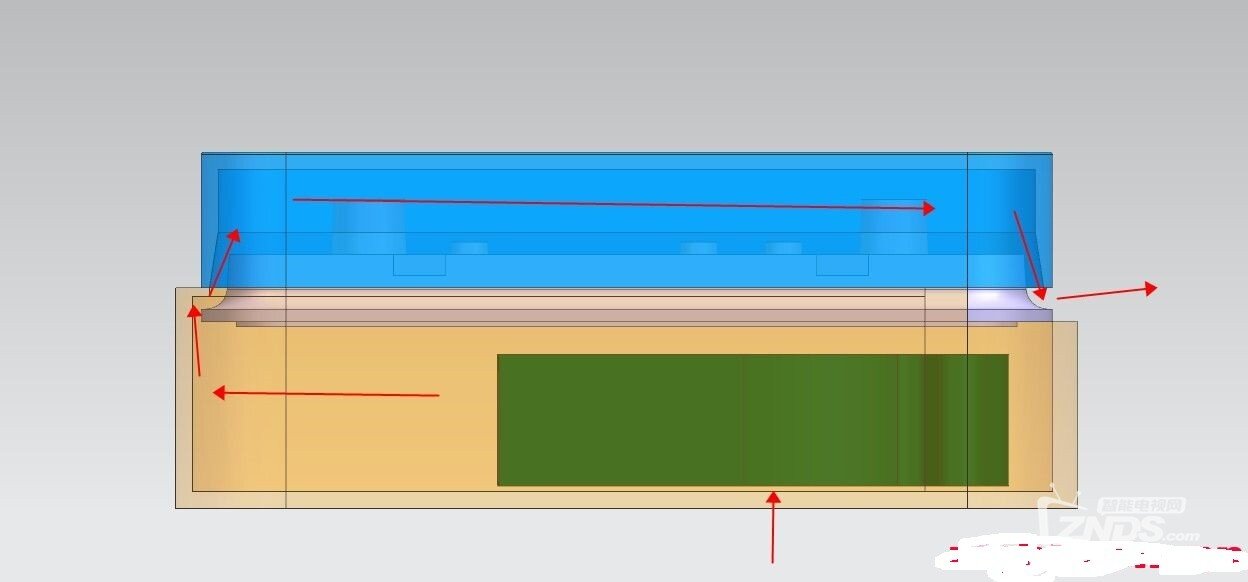

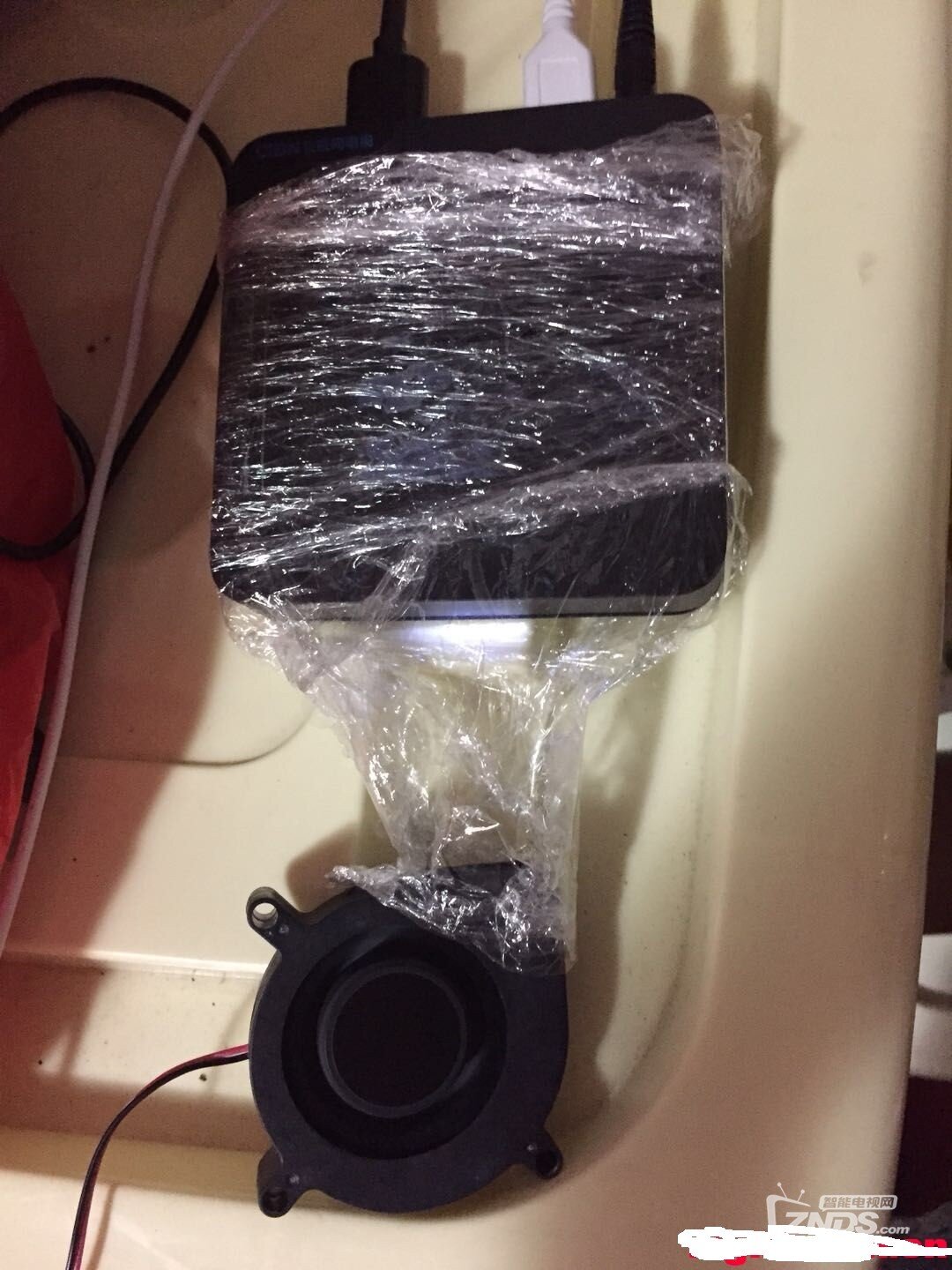

先驗證下思路是否可行
恩,效果還不錯,吹的進去

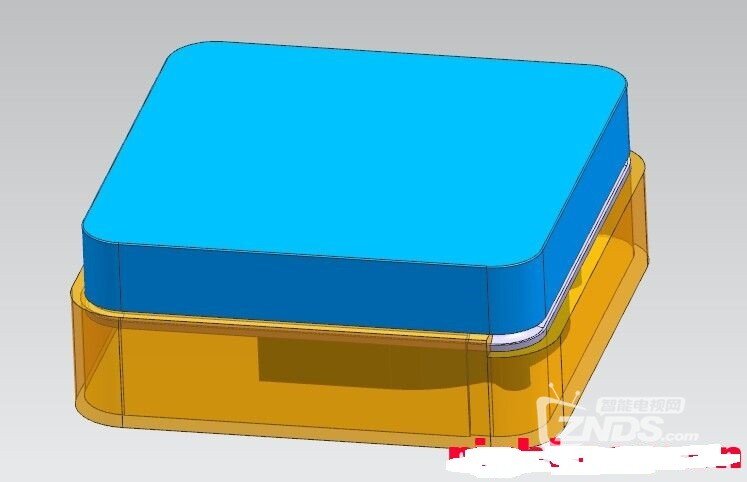

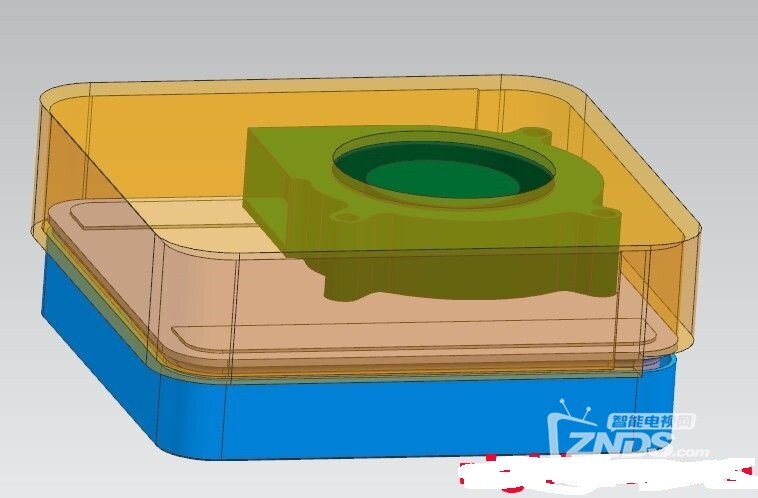

先按這個思路設計了第一種方案,感覺安裝和密封是個問題,咔嚓掉..

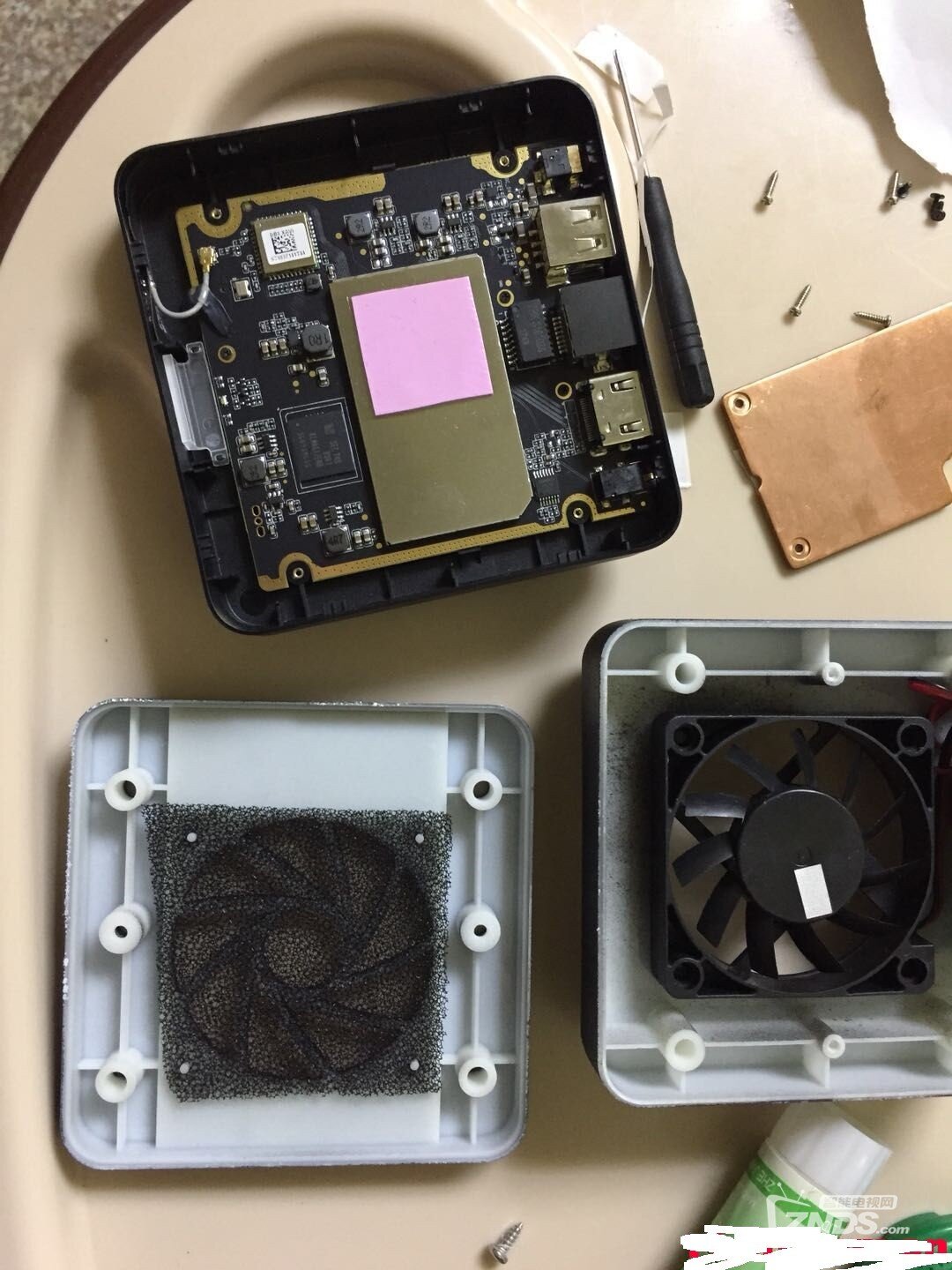

拆開盒子看了下,安裝結構很簡單,線路板都在上面,下面就一個銅片,那就直接做個下蓋好了

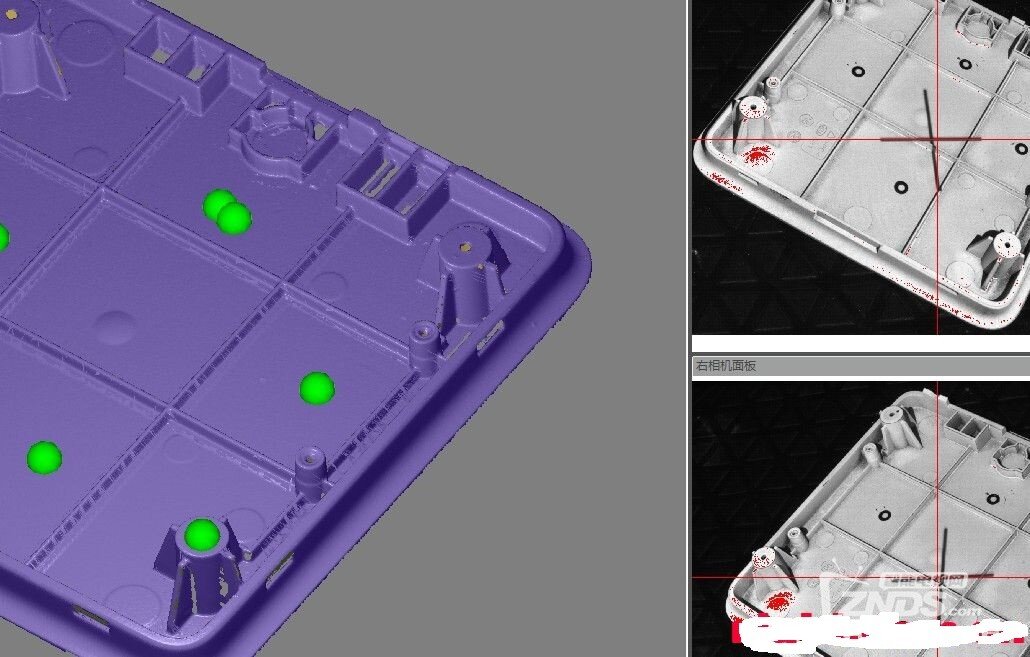

先掃描下蓋的安裝位

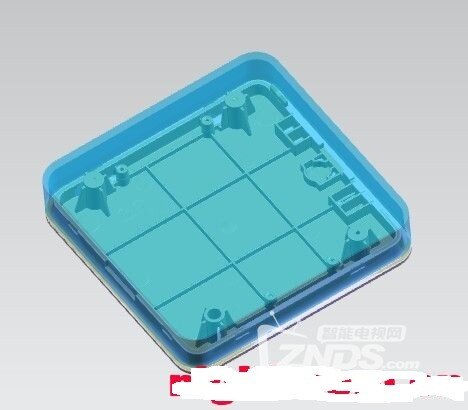

逆向建模

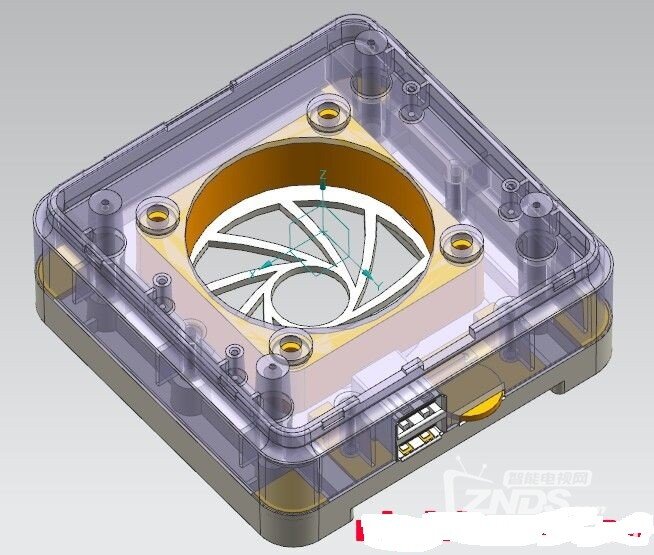

思路就是軸流風扇直吹,一個拆下來的PCB調速,然后一天假期泡湯了undefined最后的結構就這樣了.....

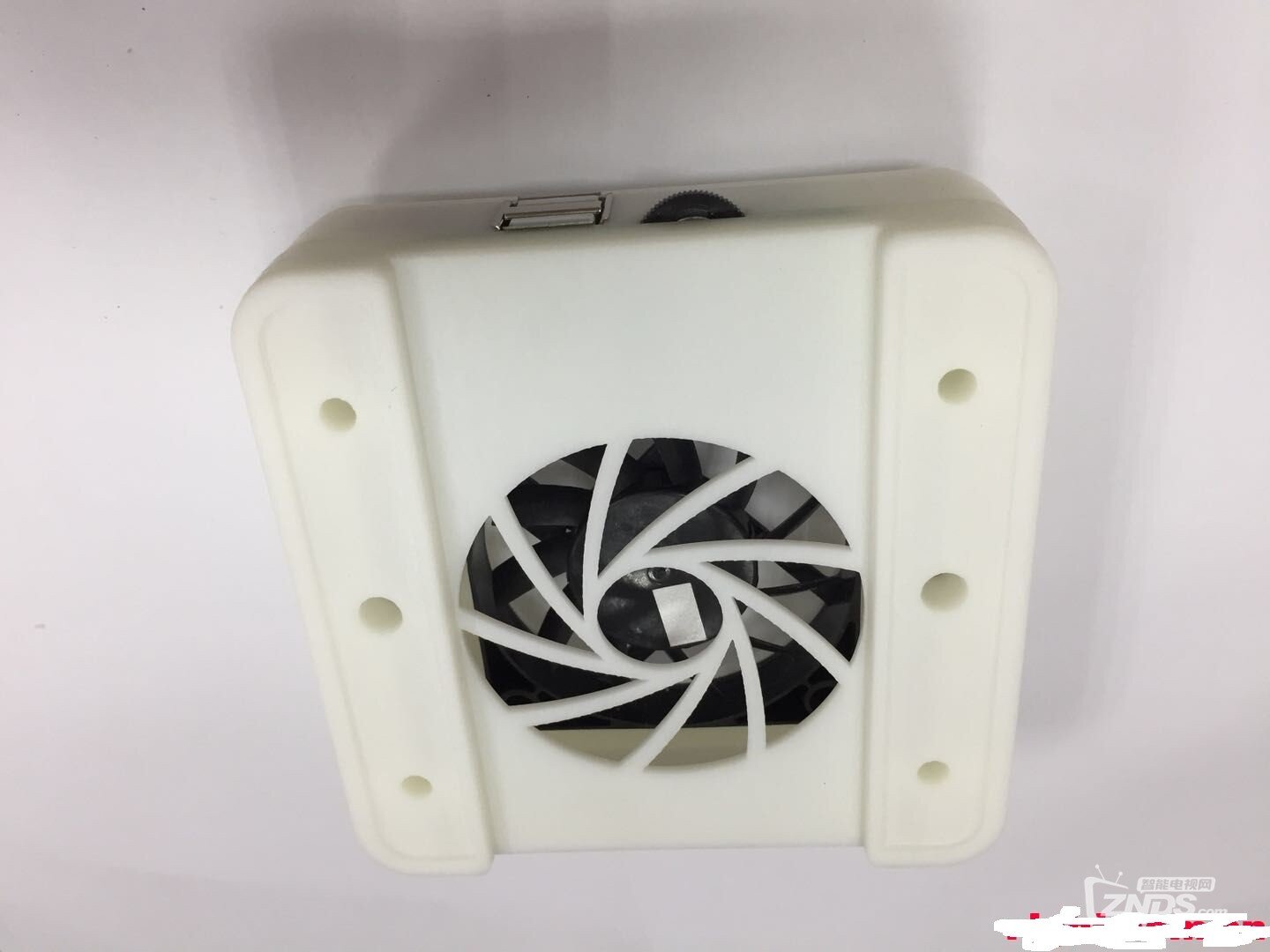

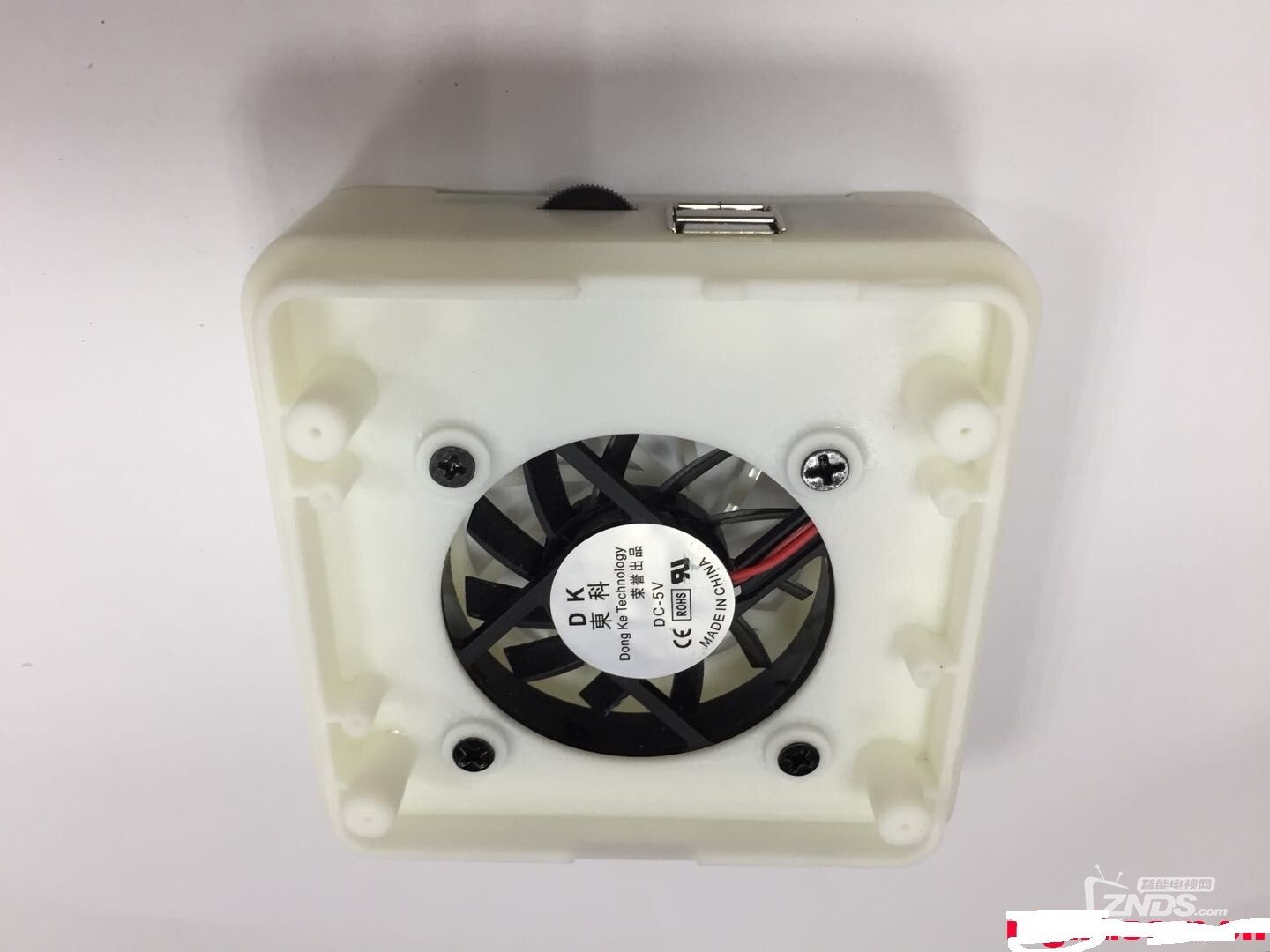

這就是3D打印的成品了

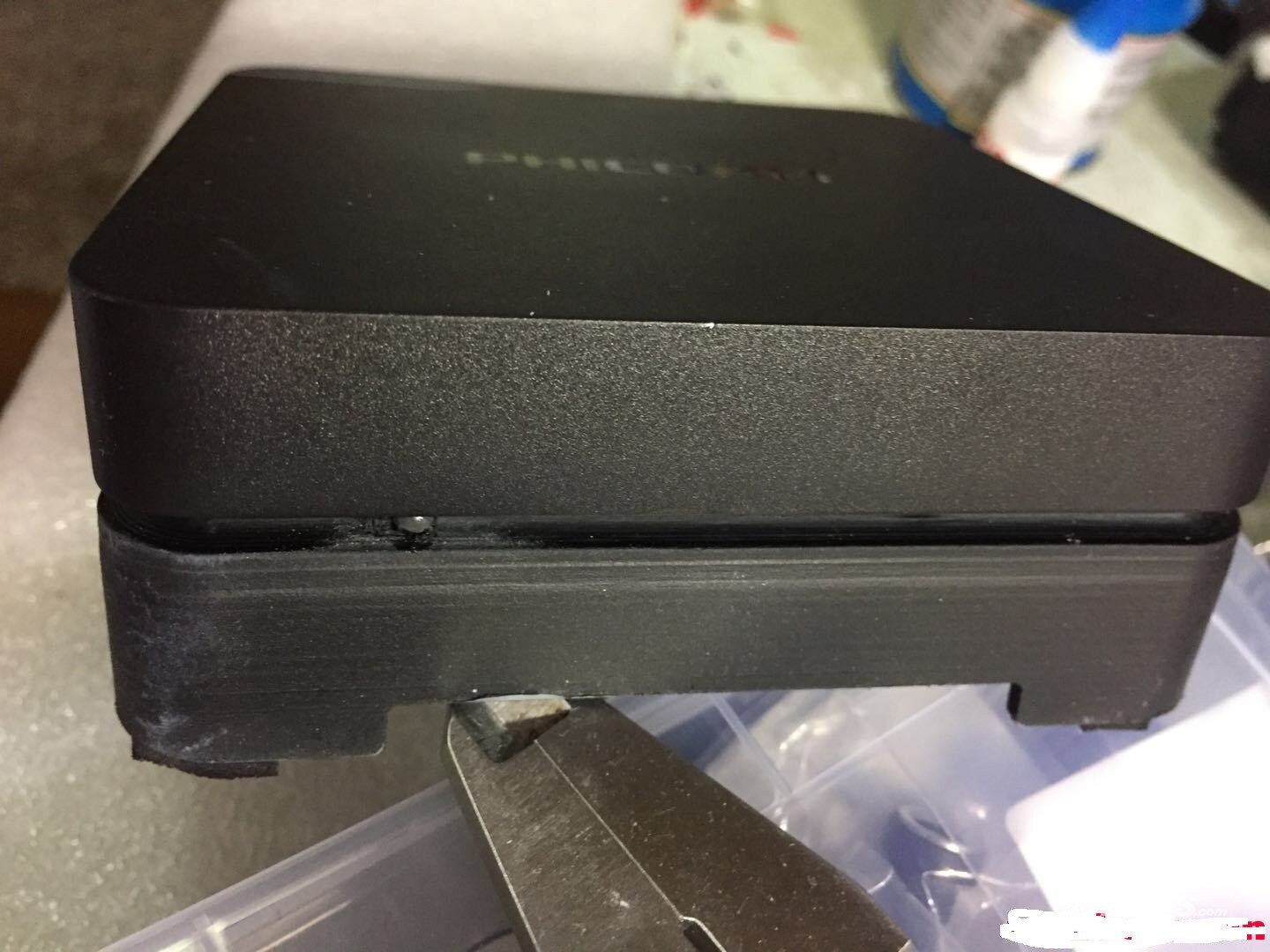

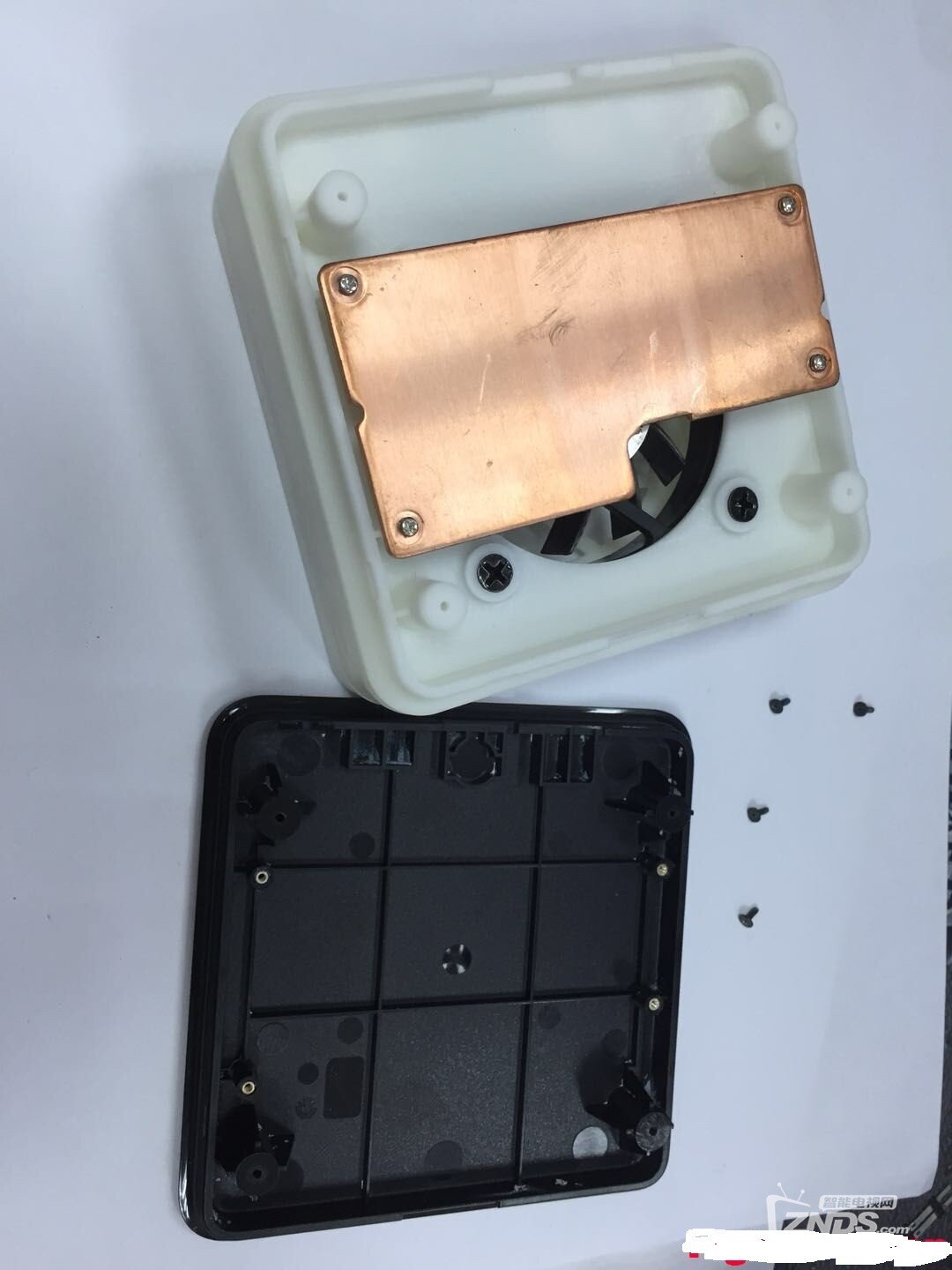

先驗證下安裝位是否準確

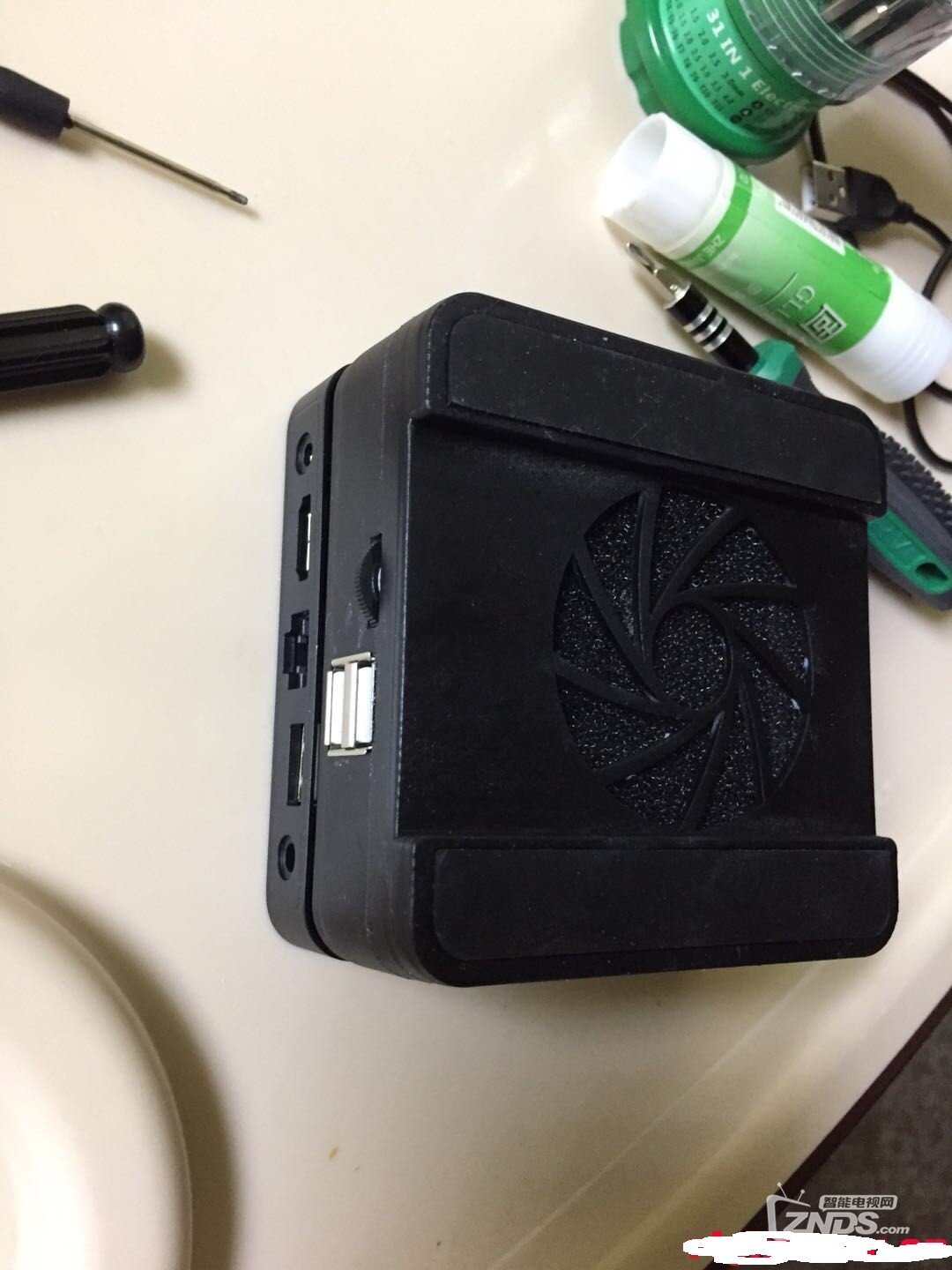

基本OK,噴漆噴下

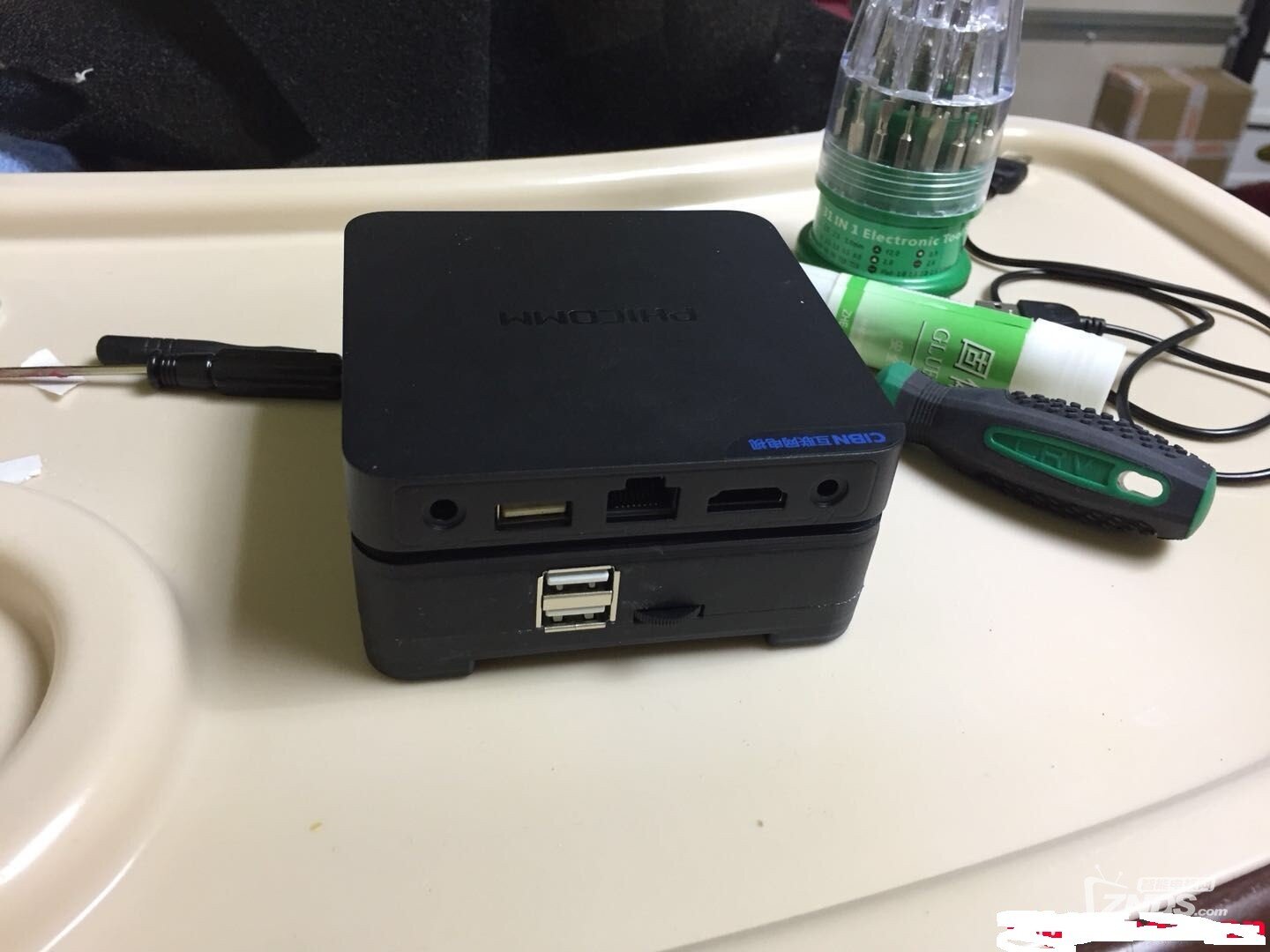

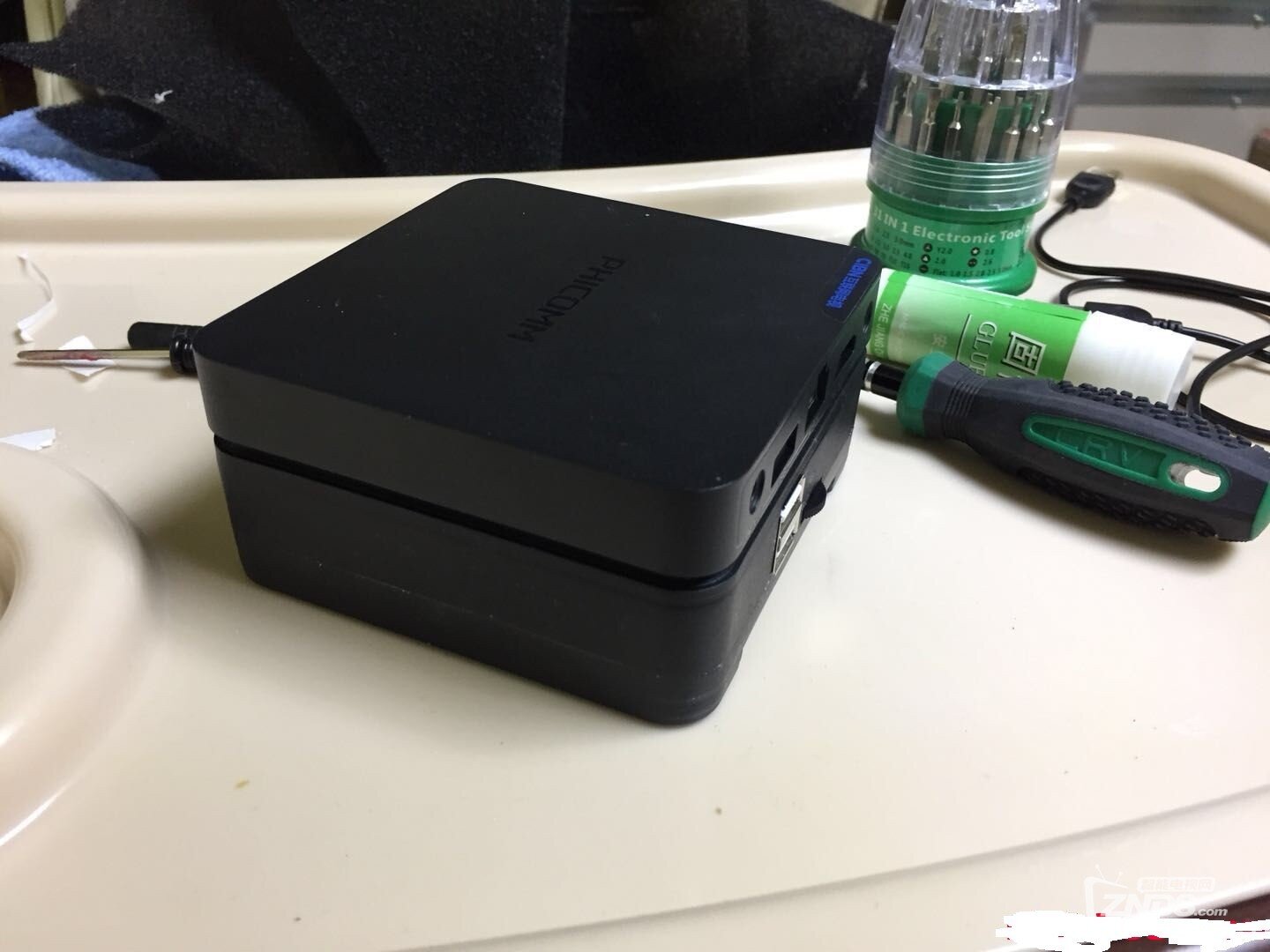

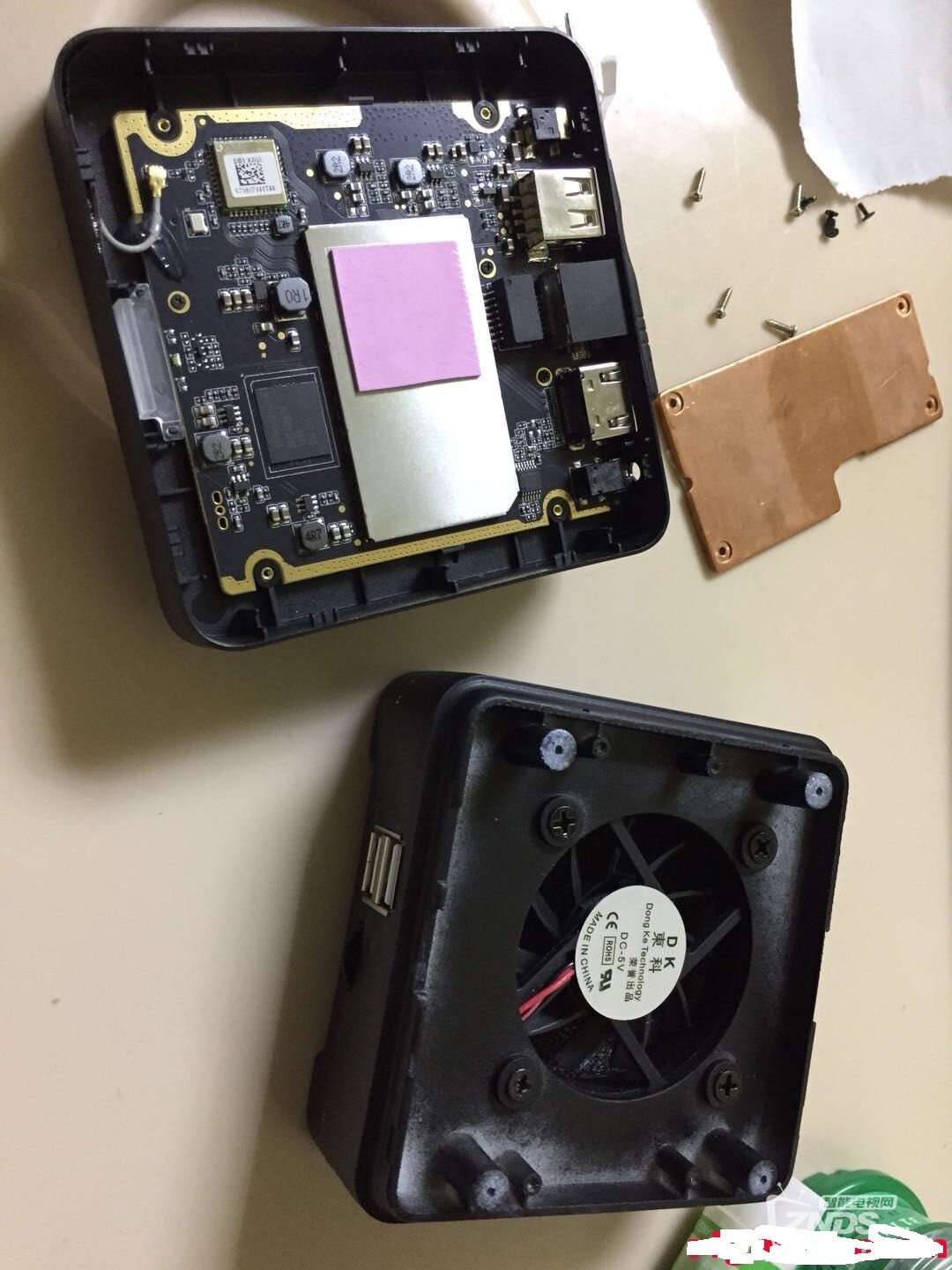

安裝

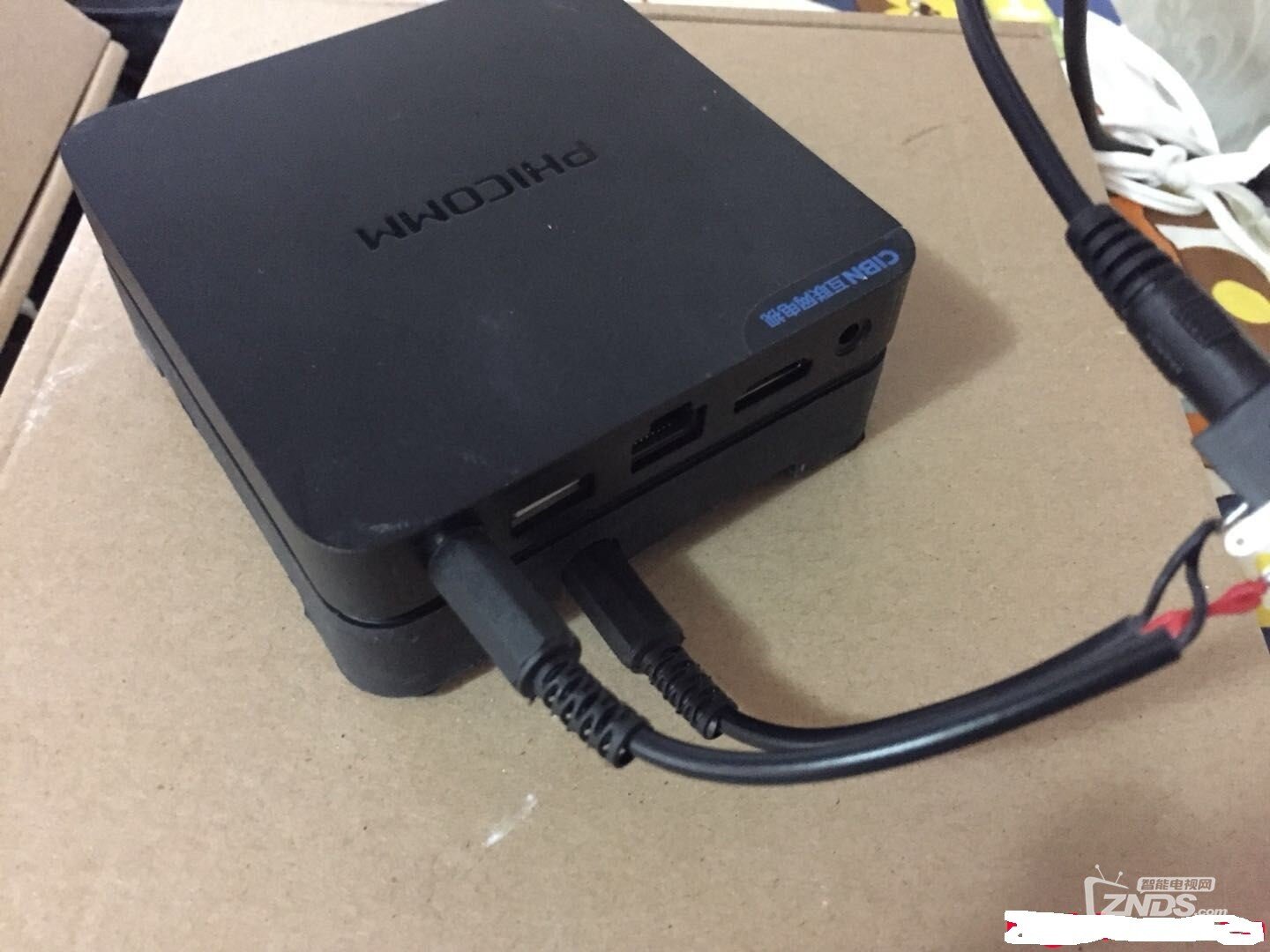

插上去試了下,散熱還不錯,基本上手摸上去就是溫的,,四周有風出去,聲音方面軸流的就是比渦輪的輕多了,隨系統啟動,USB一借一還undefined 就是厚了點....
==========================================================================
第二版
=========================================================================================================================
使用一段時間感覺不太滿意,一個是太厚了不好看,另一個是USB一借一還以及風扇的調速功能太雞肋了,因為原來的USB供電太差了,風扇才5V0.15A左右的,調到滿速USB就供電不足 不能識別U盤了...所以就抽空再改一下,順便按量產標準設計下

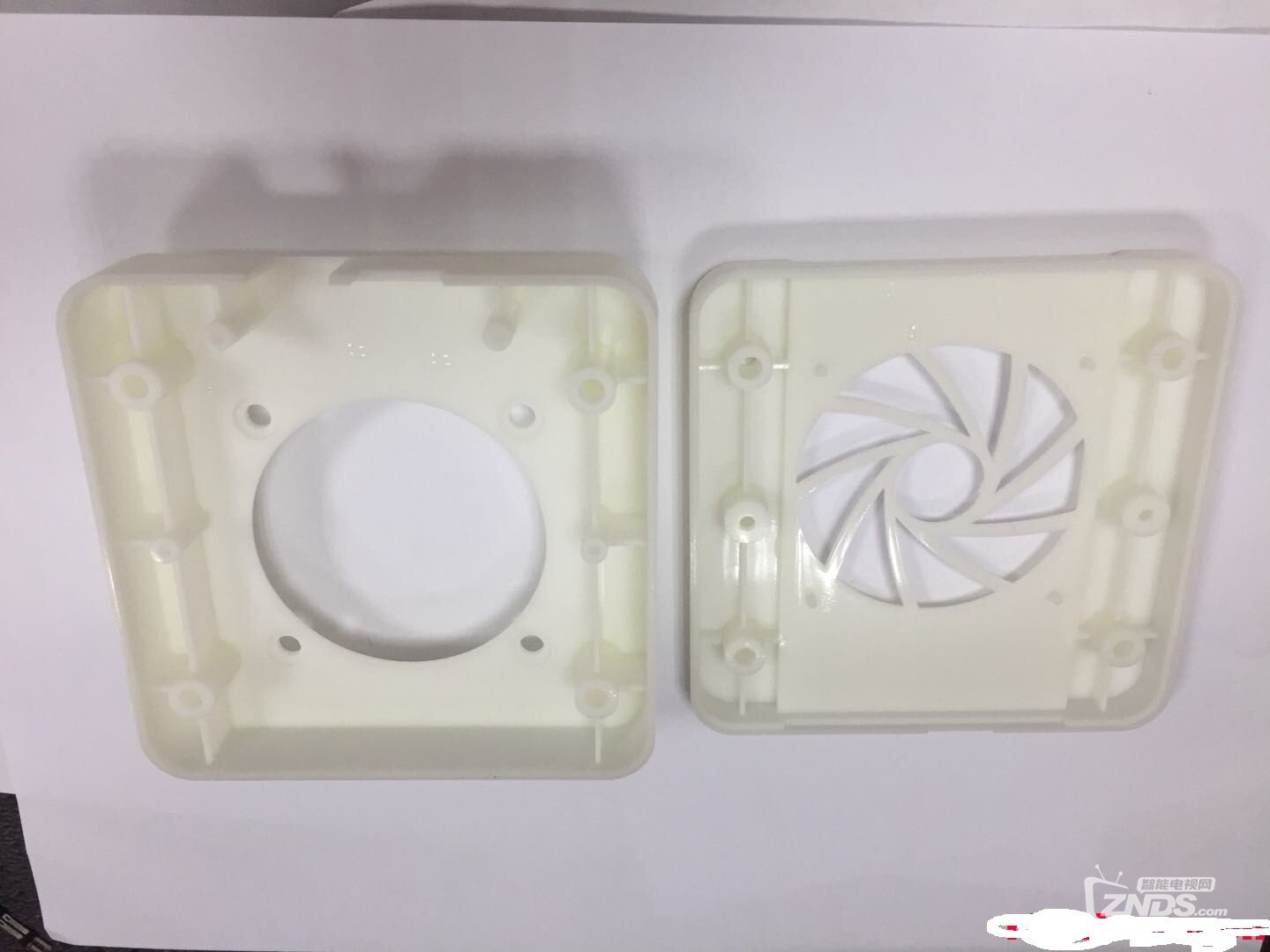

這次設計過程就不發啦 直接上新的3D打印的成品
正面,里面那2個玩意一個是3檔的開關,一個是供電母座

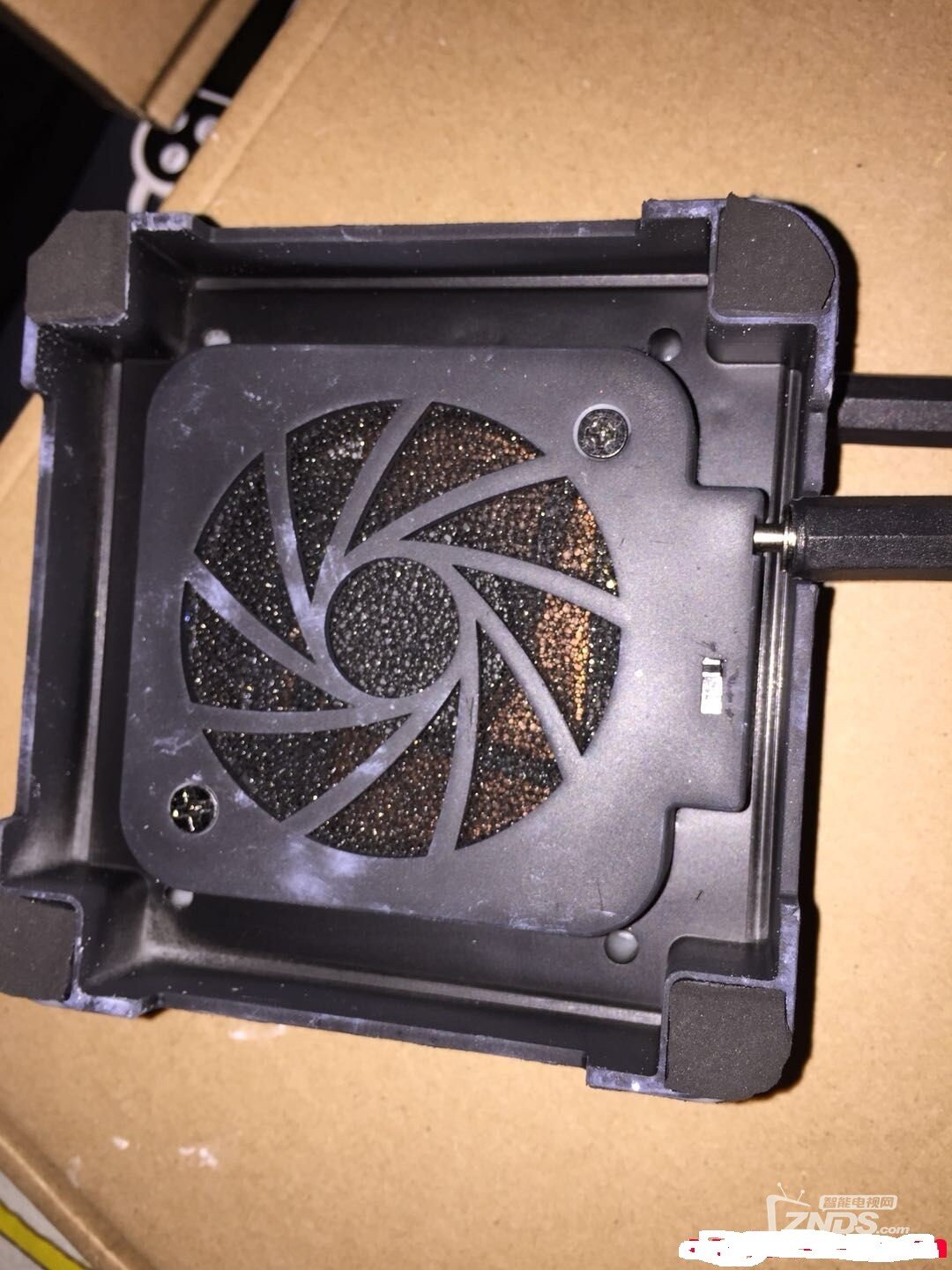

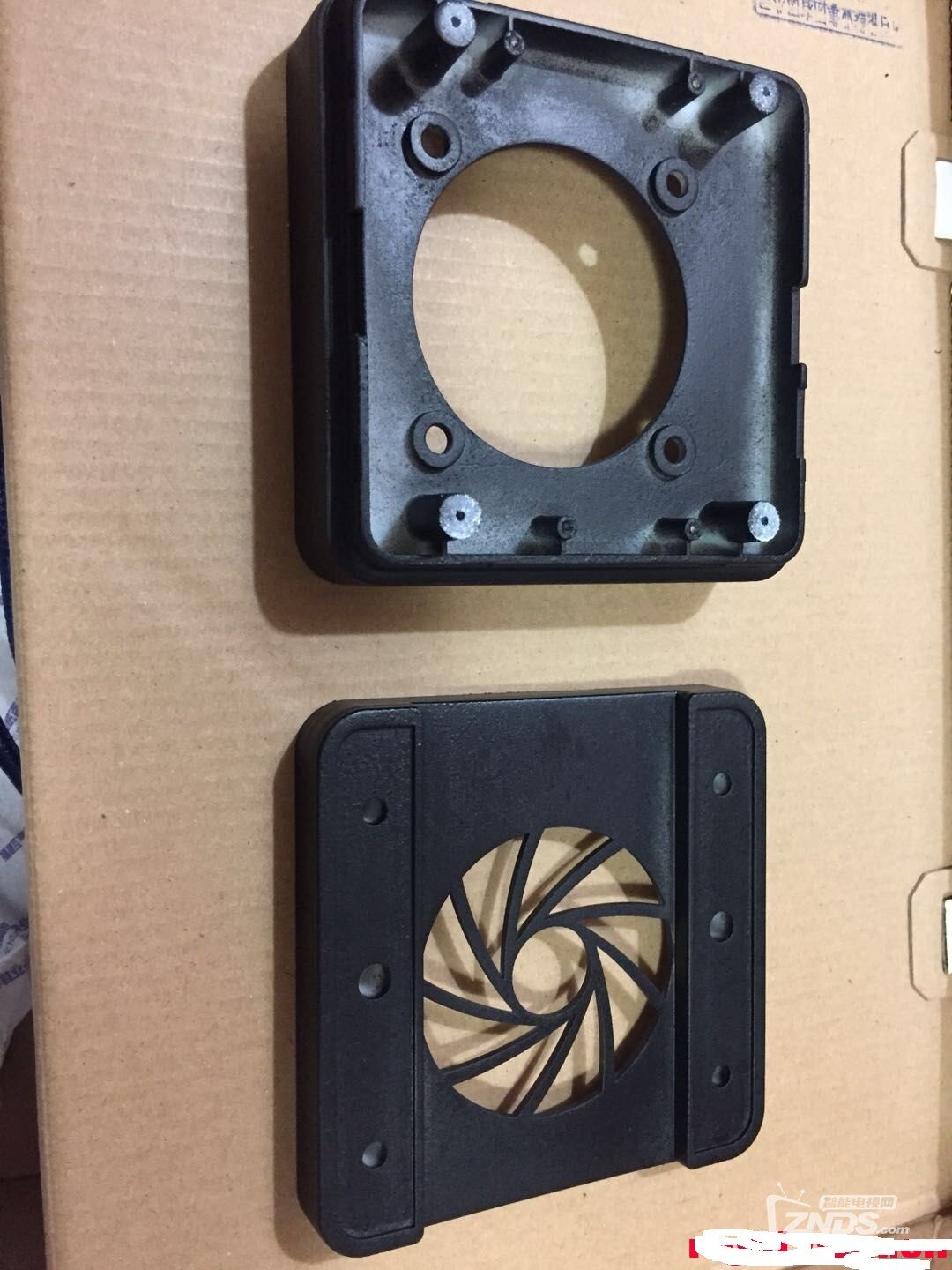

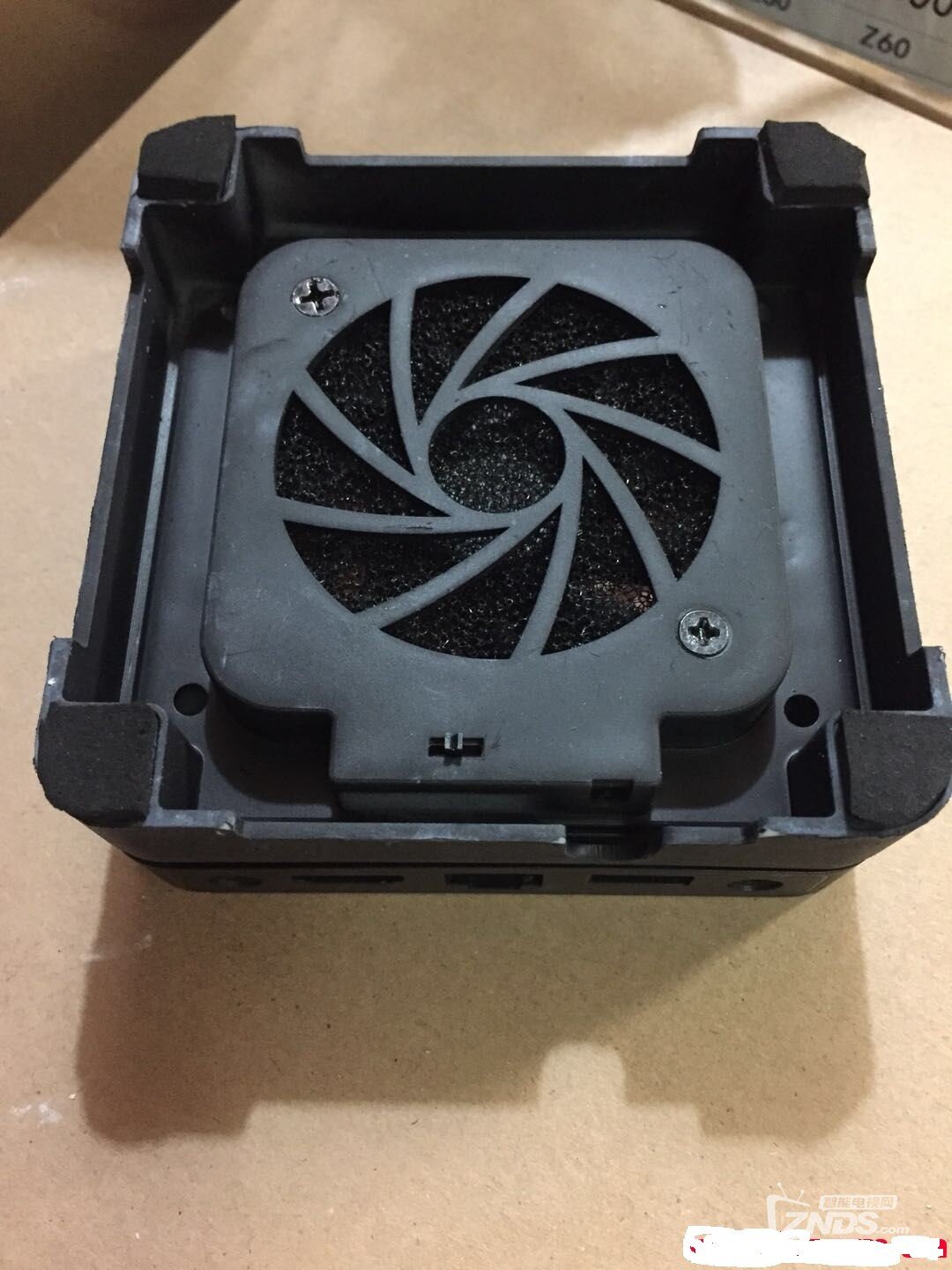

噴漆,裝防塵棉

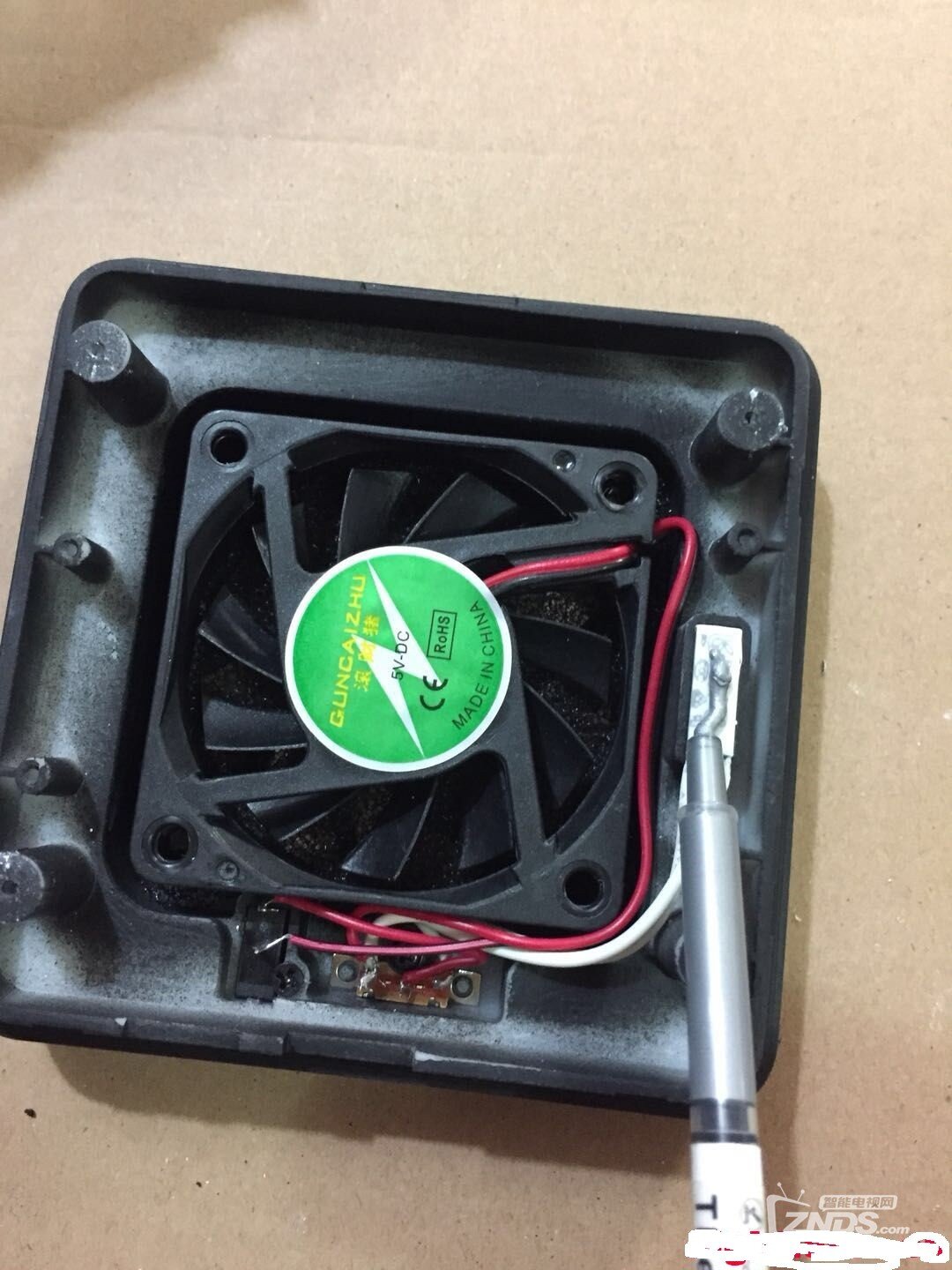

裝上風扇,還有溫控開關,涂上硅脂

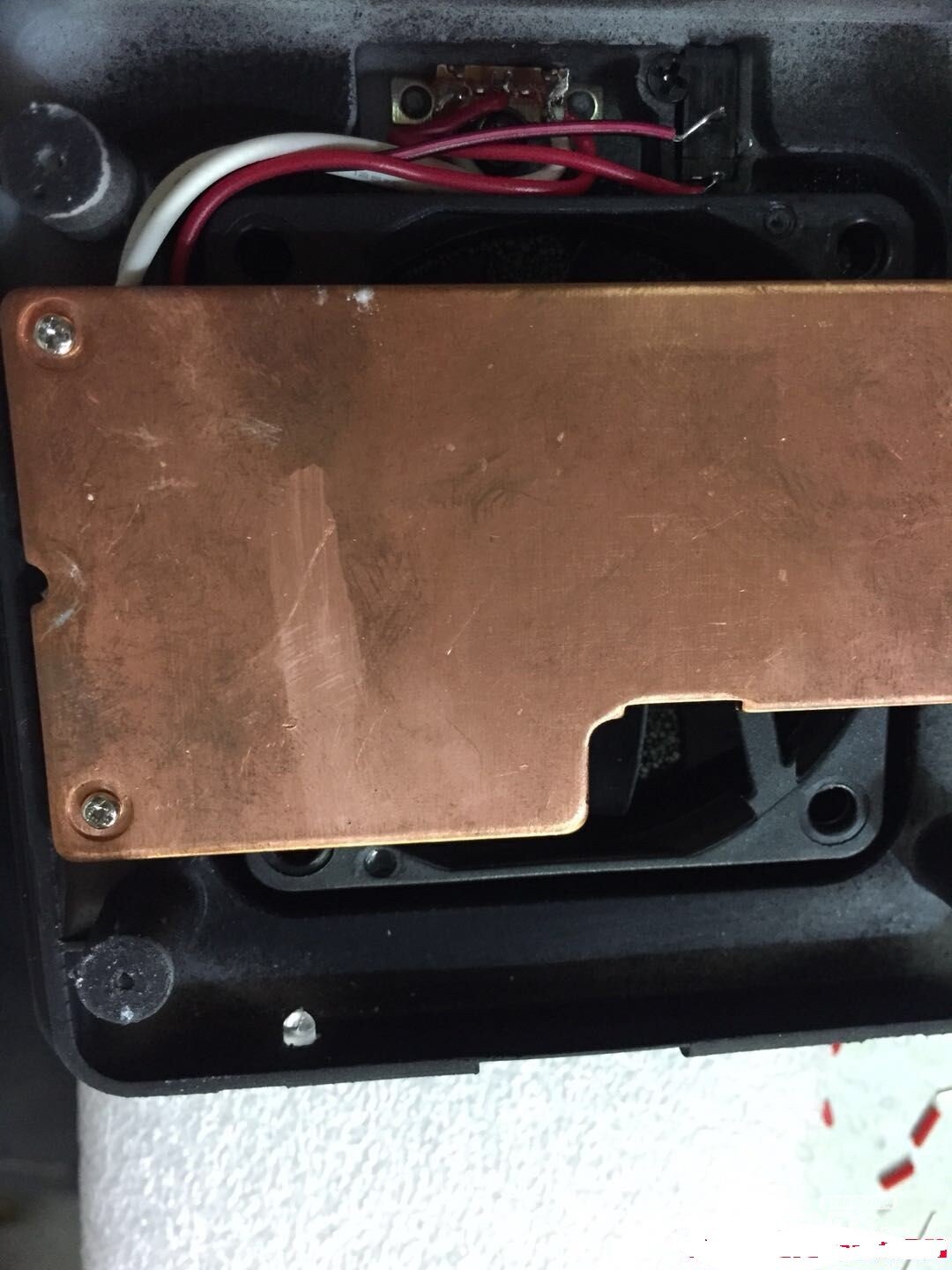

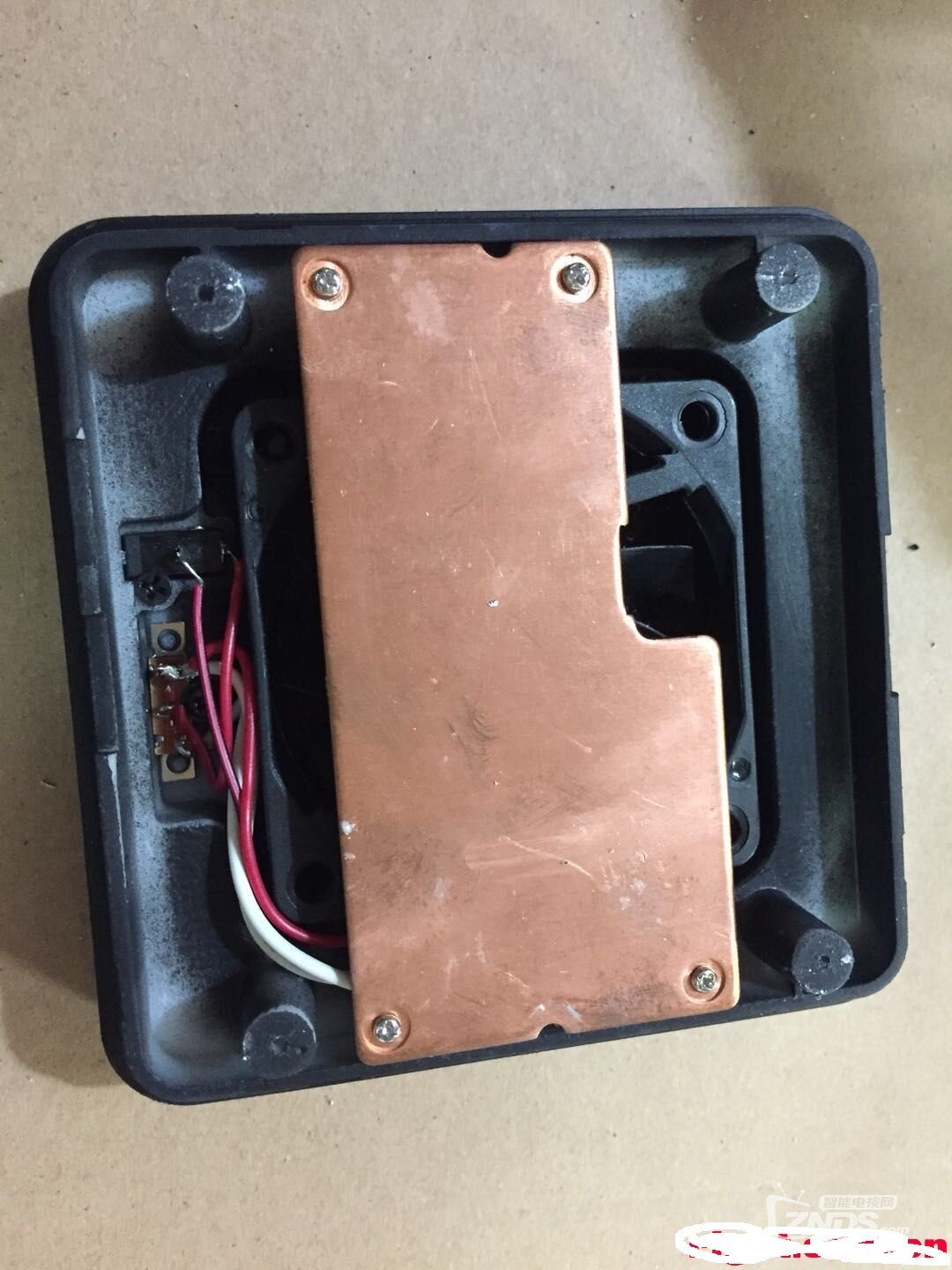

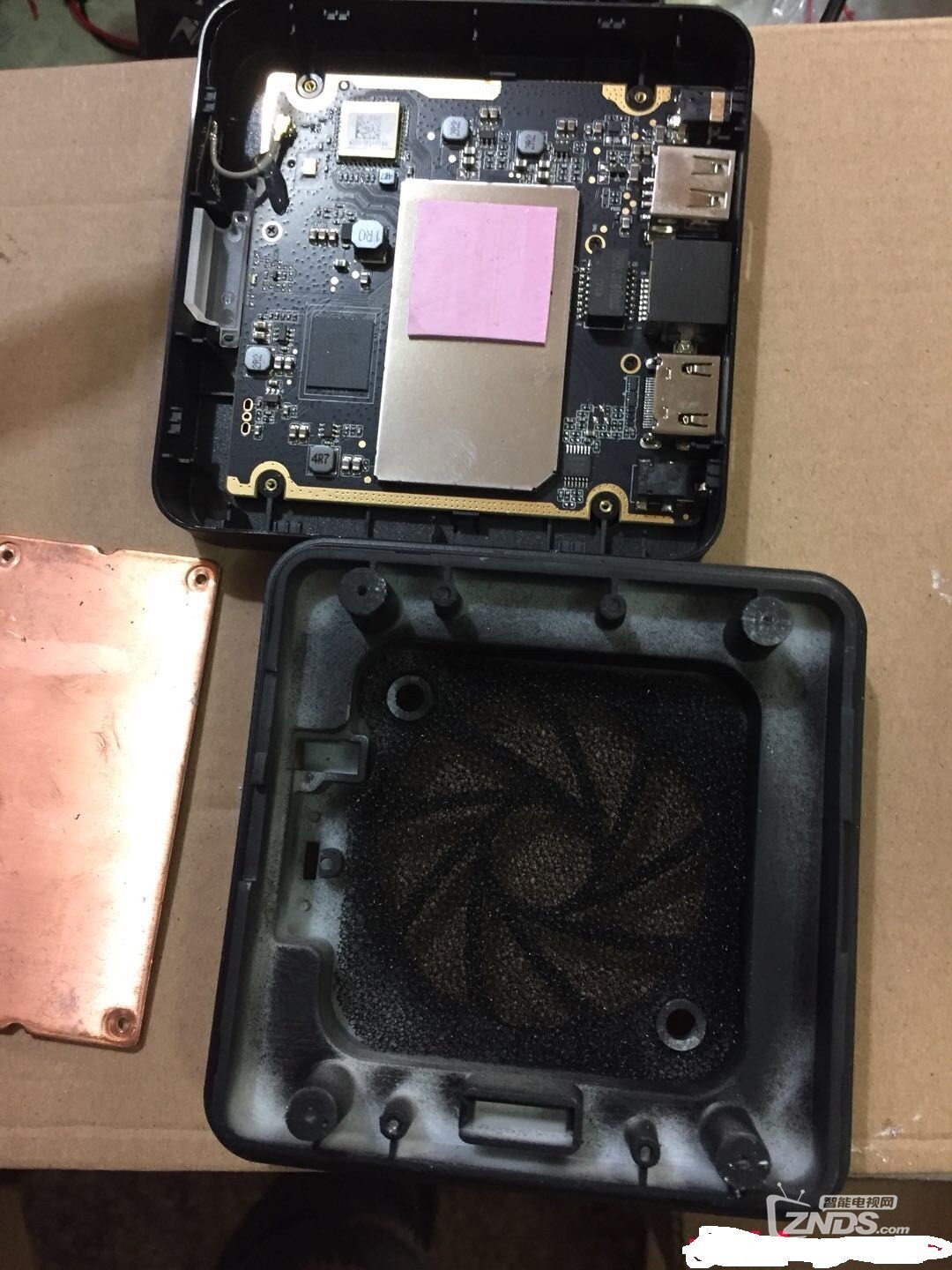

把原來的銅片壓上去

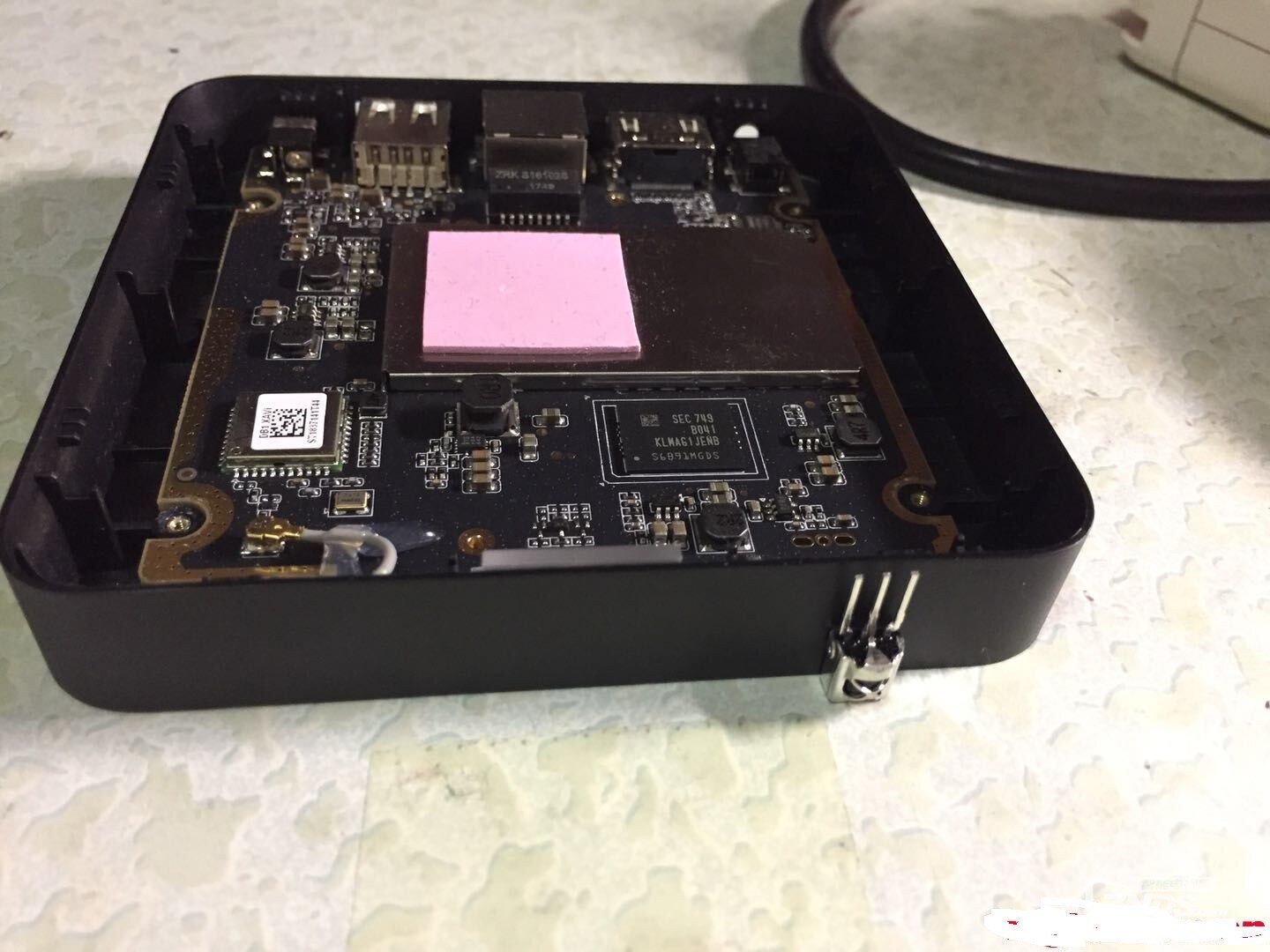

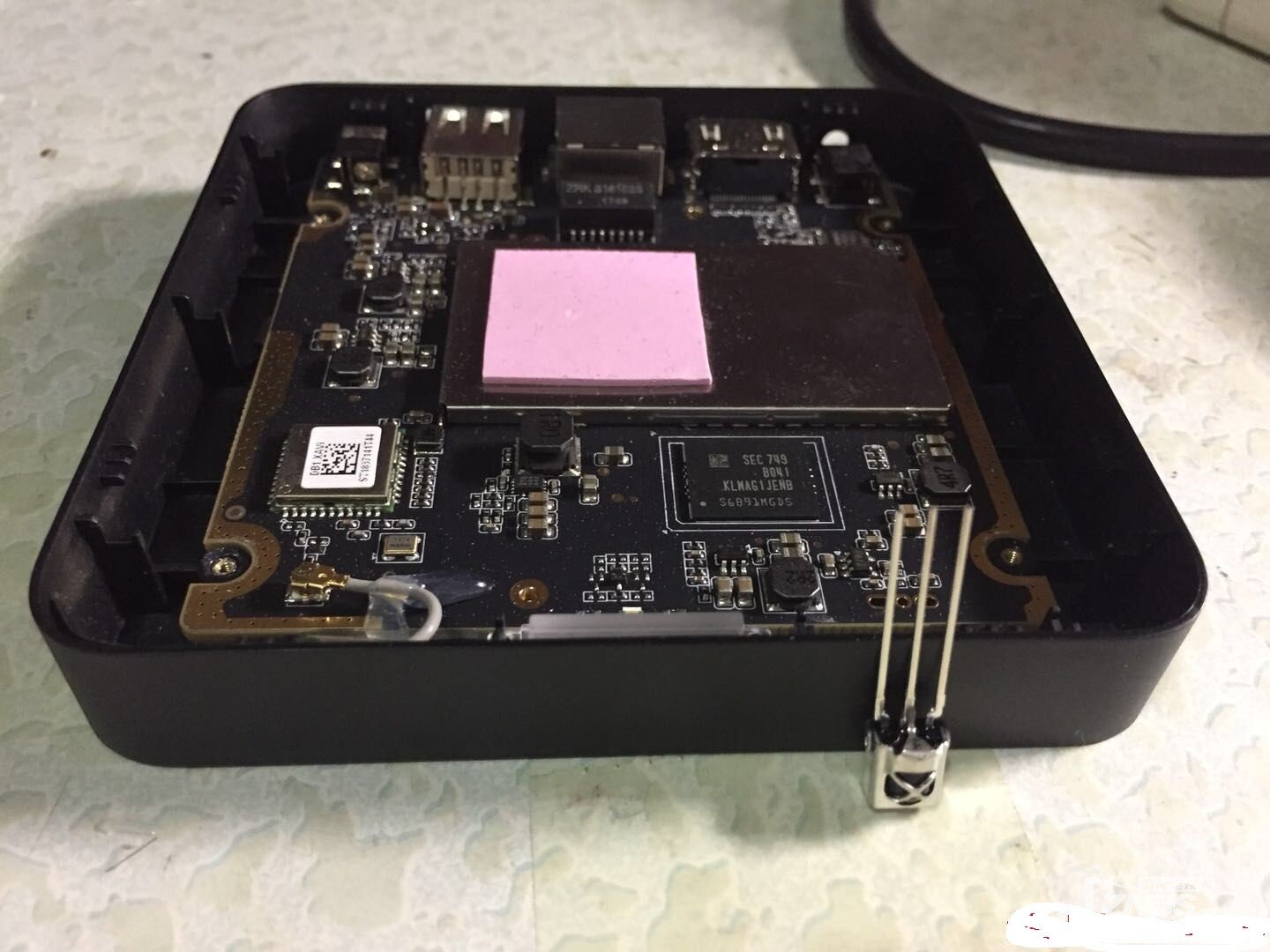

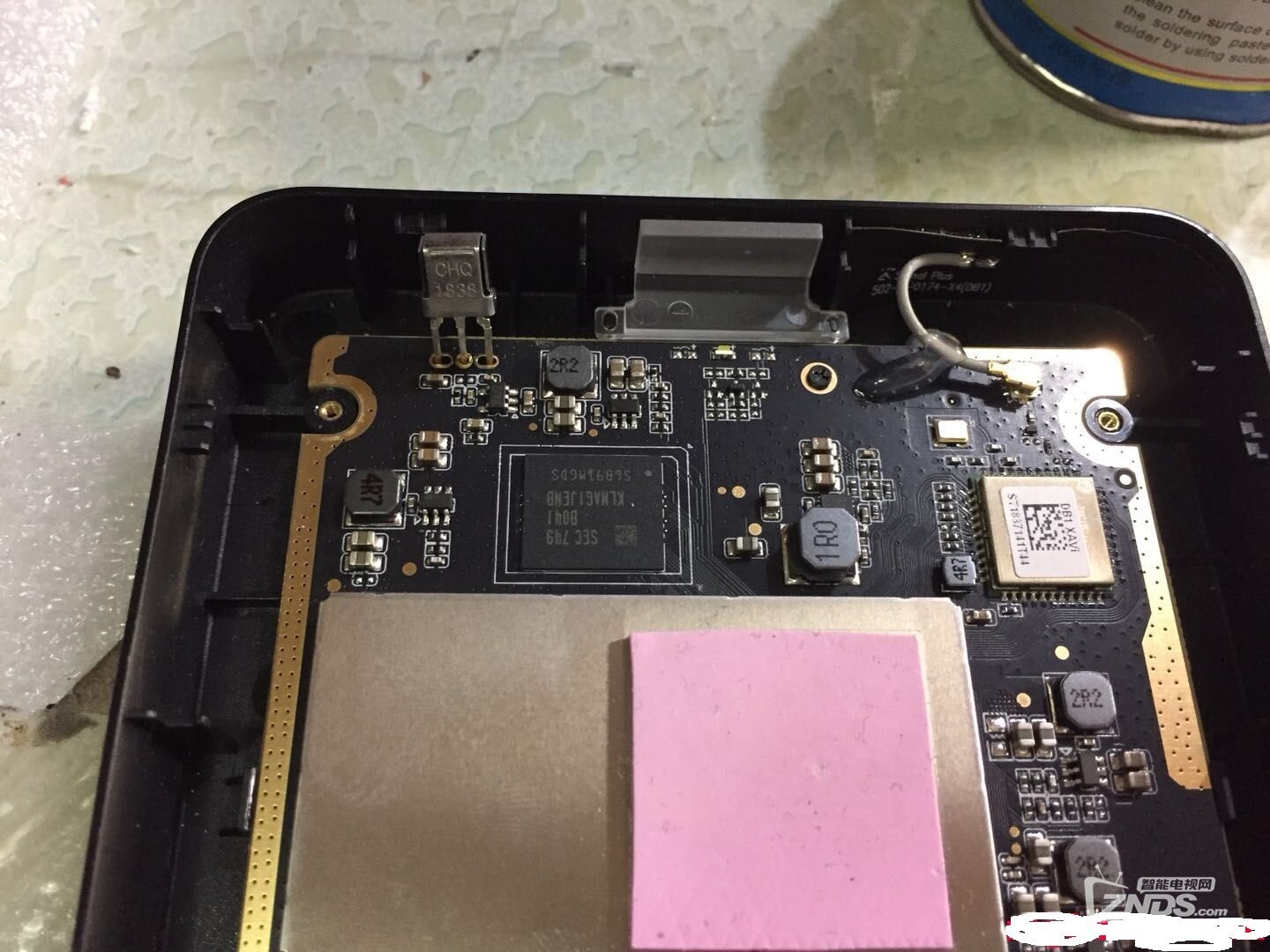

順便裝個紅外線,跟這位壇友學的，這樣配個紅外遙控T1用，可以把原來的藍牙遙控給N1用（如果有N1的話）
比劃下把高于上蓋高度的插針剪掉
直接插進去焊

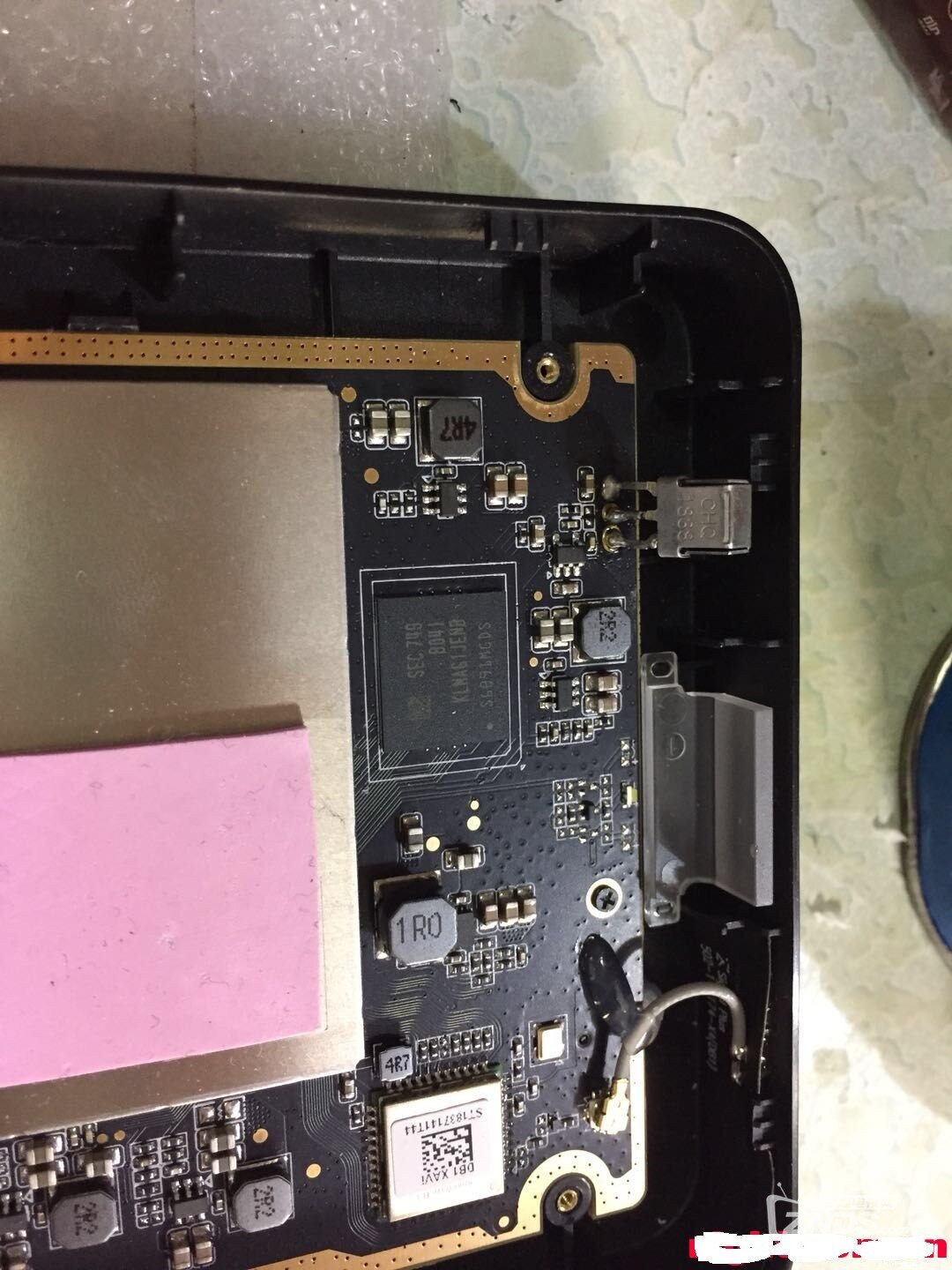

焊好了....最好先焊中間 再焊兩邊

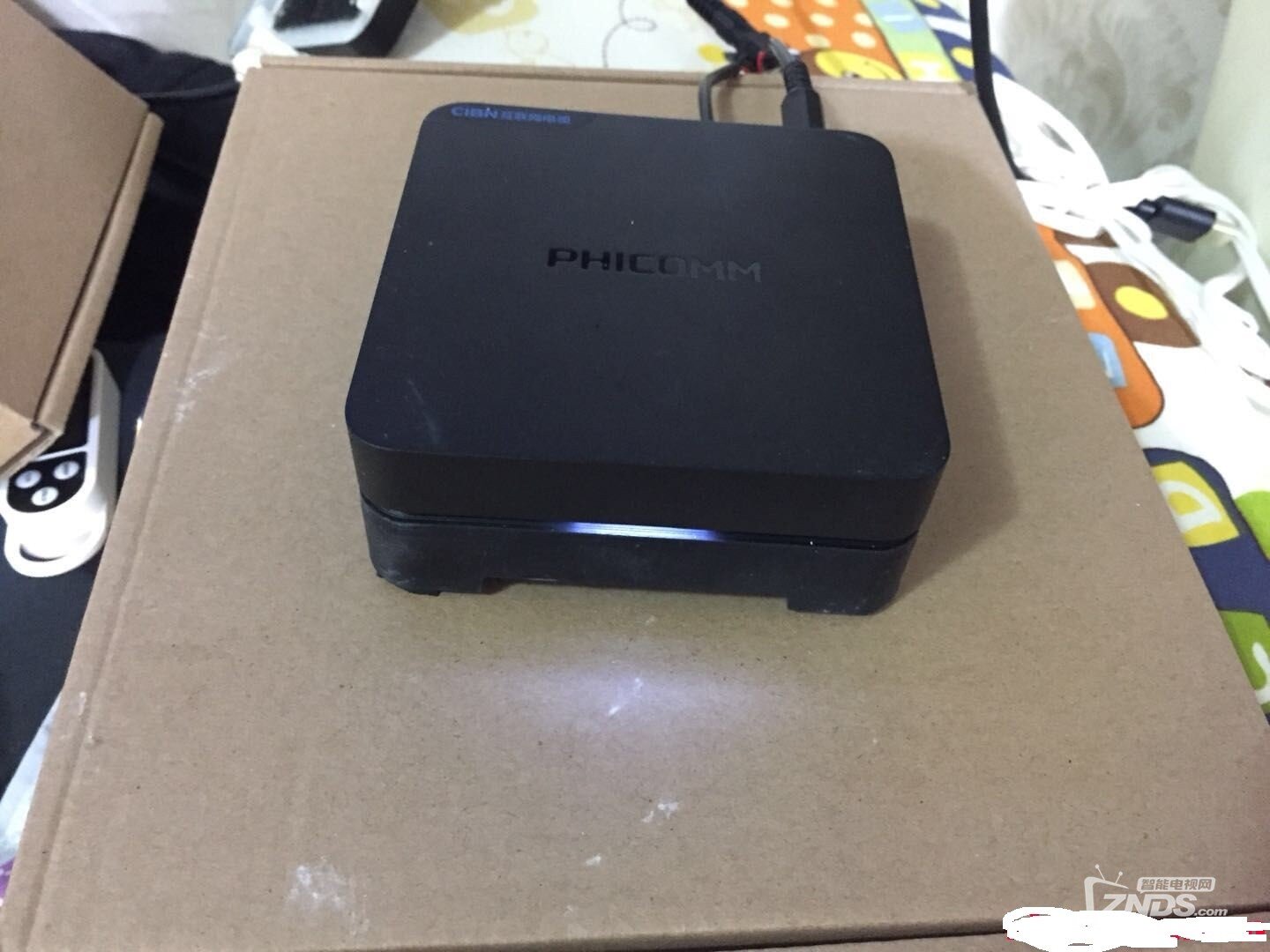

找了個導光柱插上

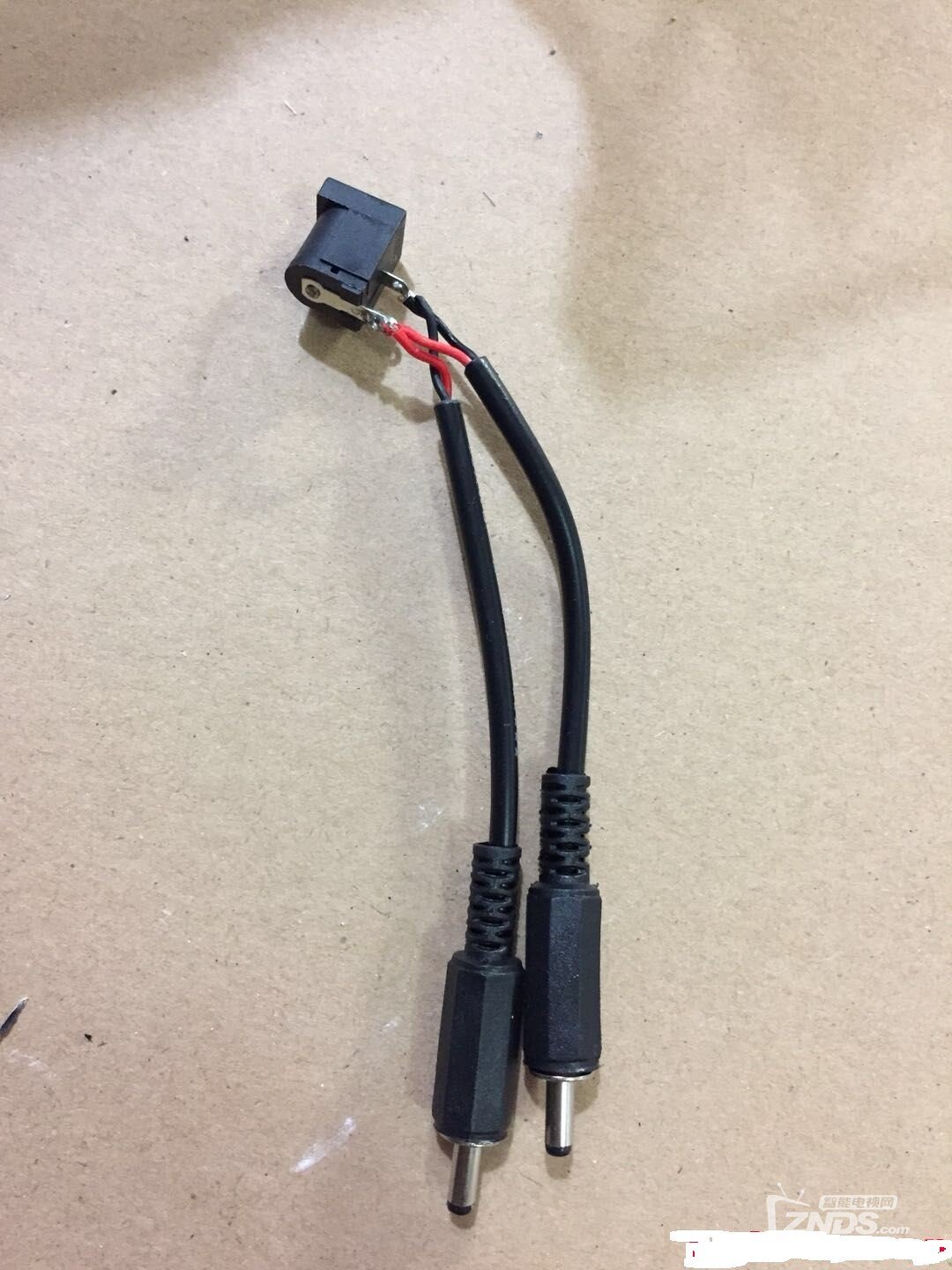

手頭沒有一分二的線,只能湊合個做個先了

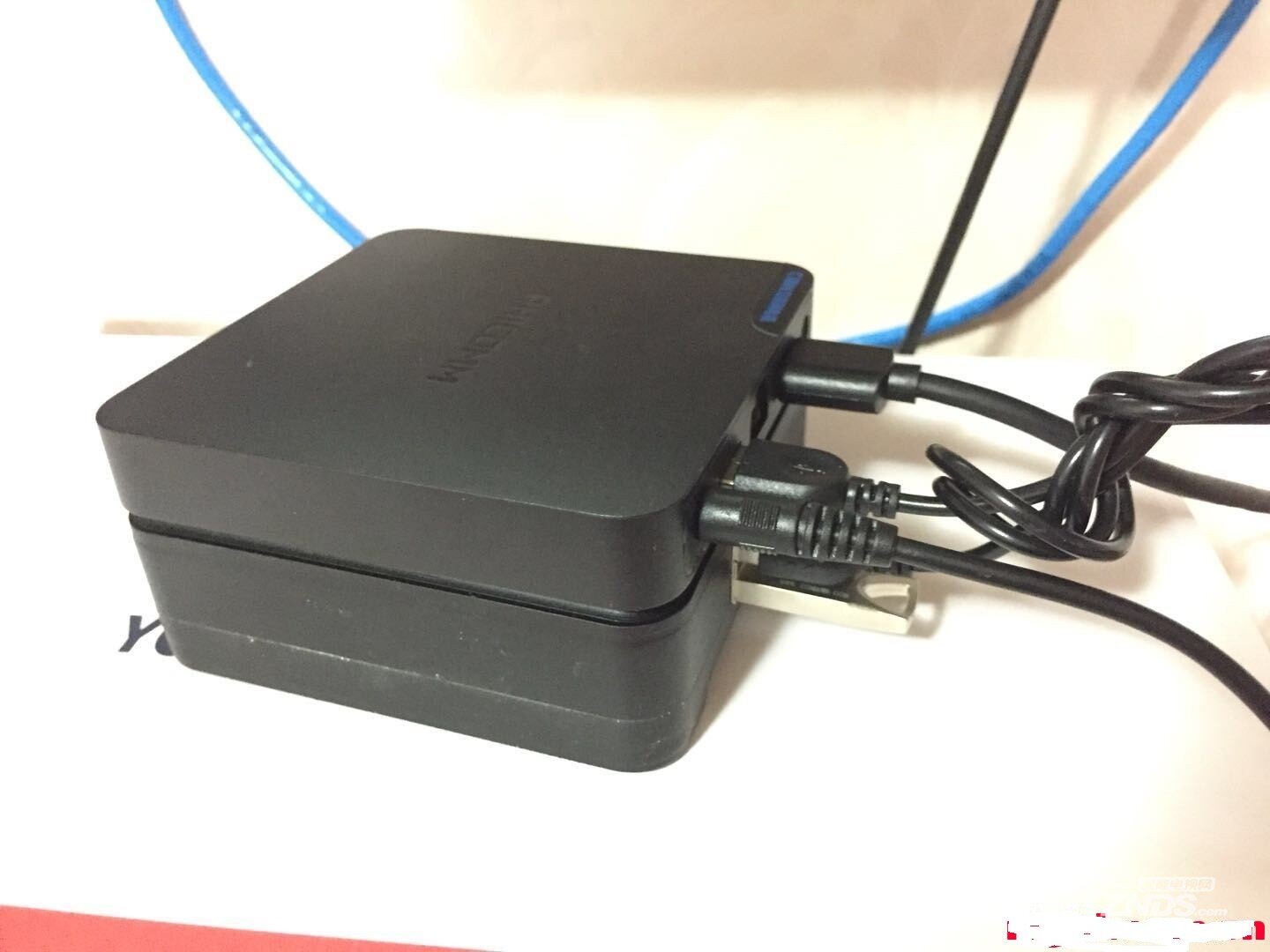

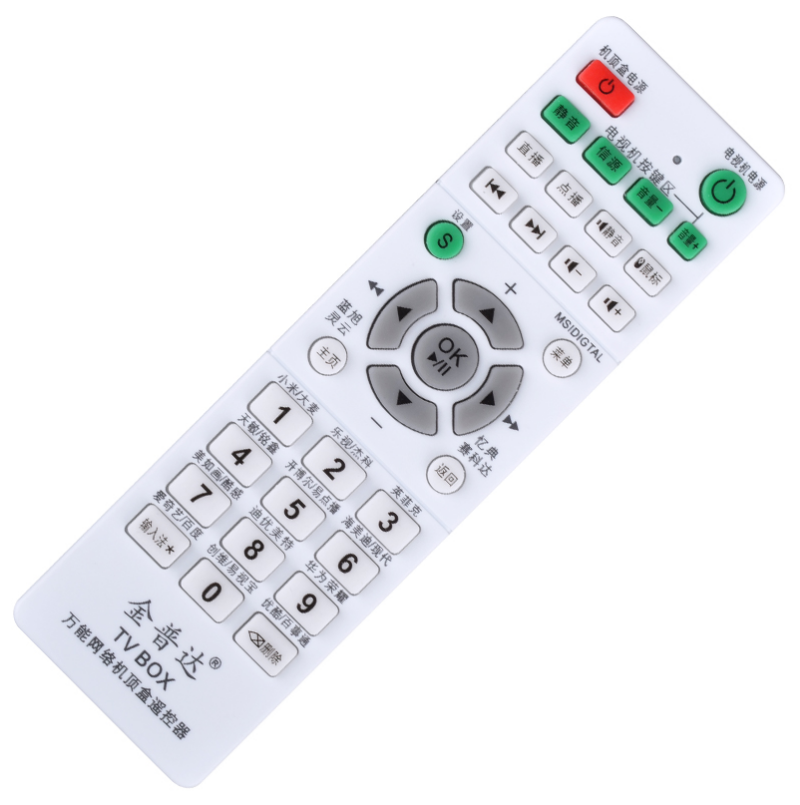

就這樣一分二線供電,那個開關一共三檔,中間是關掉風扇,左邊是開啟風扇,右邊是開啟溫控功能,遙控買的就是壇友帖子里面那個,完美控制什么設置都不用
==============================================================
最后是第三版

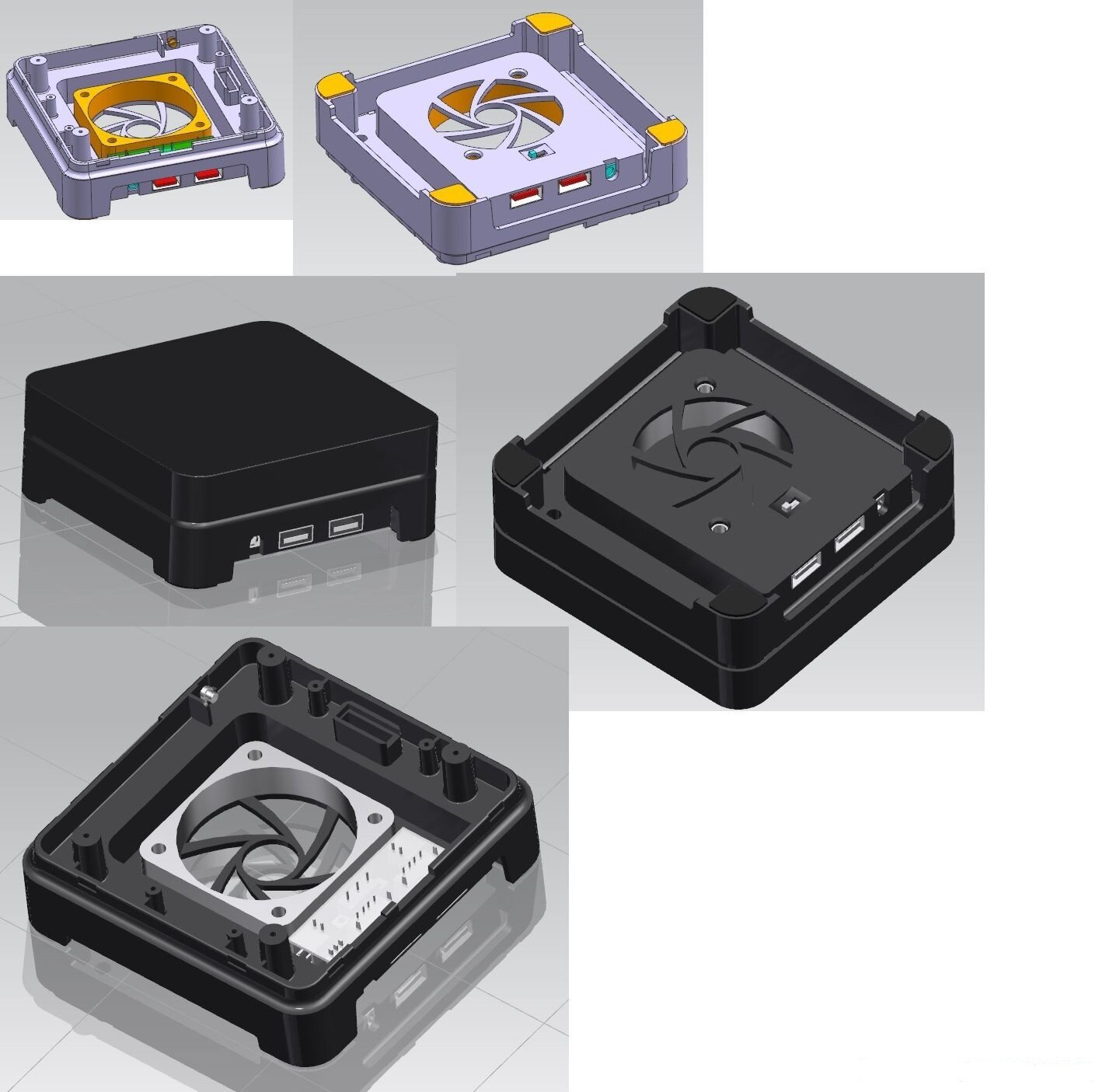

主要為了無損解決原USB接口供電不足帶不動移動硬盤的問題,雙USB一借一還,另外加了個DC口給可以給外接設備獨立供電,因為第2版的我自己已經夠用了,所以這版沒有打印了,就只有設計圖了.....群號761595705,滿100就開車,預售價30包郵,基本配置外殼+防塵網+風扇+溫控開關+PCB+一分二DC線(或USB轉DC線 待定)+公對公USB線+導光柱+紅外線接收頭(自己選裝,裝了這個就沒保修了)
=======================================================
終于轉載完了，直接復制帶別的論壇水印怕違規被刪帖，只能把圖片處理一下（PS是不會PS的，去水印工具也沒有，只好靠系統畫圖工具橡皮擦來擦水印這樣子......）
|
