【原創】更換M301H的EMMC救磚并擴容的研究與總結

yhxyt · 發表于 2021-11-4 15:25

本帖最后由 yhxyt 于 2021-11-5 19:23 編輯

2021年11月1日：

一臺M301H-CW，TTL破解后無法解決被禁止安裝應用的問題，反復試驗之下，整個系統被弄得一團糟。

于是打算刷回原系統，操作過程中突然又想試試HiTooL的擦除全器件的作用，于是點擊了擦除全器件并完成了這個操作。

刷回原系統還是很順利，但重啟后停留在黑色的界面上，就是“啟動中……”一行字。進入TTL查看，能夠顯示很少的幾行代碼，敲回車就進入了：fastboot# 的命令行模式，但似乎什么也命令也執行不了。和正常啟動完成后顯示的root#界面不一樣。

這下就抓瞎了。換刷機包、換其它版本的固件，似乎都刷成功了，但是只能停留在開機初始化界面。TTL一直都是進入：fastboot# 的命令行模式。

最后沒轍了，只好祭出殺手锏：直接拆芯片、寫芯片！

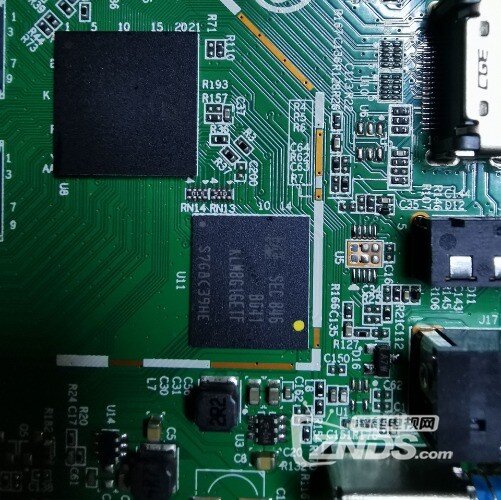

從另外一臺相似的M301H上拆下破解以后的EMMC字庫，下圖中帶黃點的就是EMMC字庫芯片。這塊是好的，準備拿它制作鏡像。

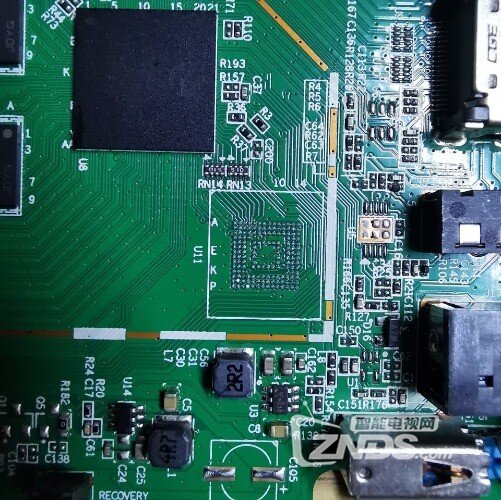

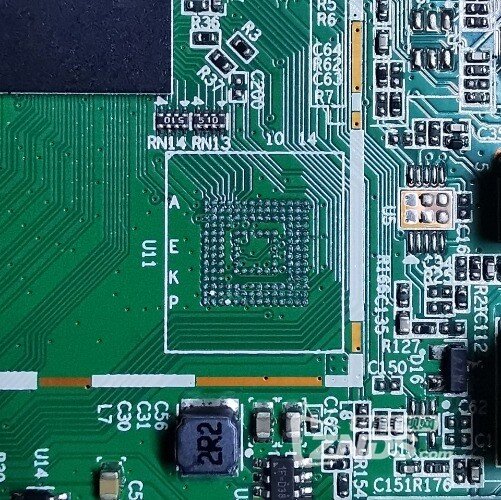

拆下EMMC以后的電路板，可以供大家參考飛線點位。理論上，從讀卡器上飛線接入4根線，就能直接在板讀取EMMC的數據，不過我沒有試驗成功。主要是焊接技術不行，這么細微的焊點，很難搞定。在加上老花眼了，看起來實在費勁。備注：所謂4條線，就是在讀卡器上，在利用機頂盒供電的情況下，另外接入CMD、CLK、D0三條線，加上接地線一共4條線，和讀卡器對應接線。

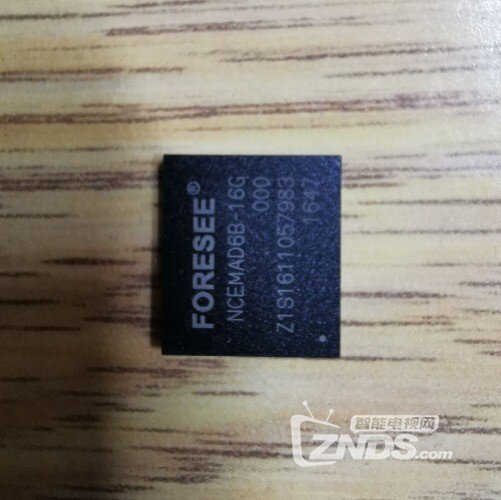

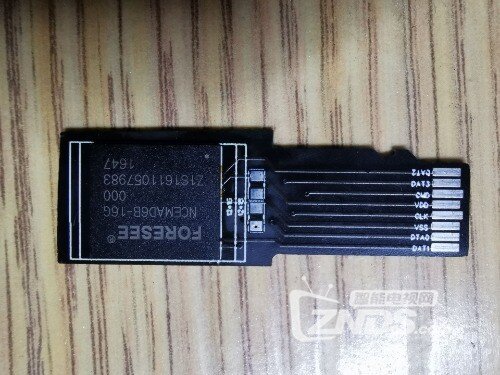

把拆下來的破解以后的EMMC字庫，焊接到TF轉接卡上，用WinHex讀取為全盤鏡像。然后拆下故障機頂盒的EMMC字庫，焊接到TF轉接卡上，準備把原磁盤鏡像寫入，結果居然報告好多個扇區錯誤！不知道是植錫的問題還是這塊8G的芯片真的壞了。只好另外拿了一塊16G的芯片，寫入成功，焊回到主板上。

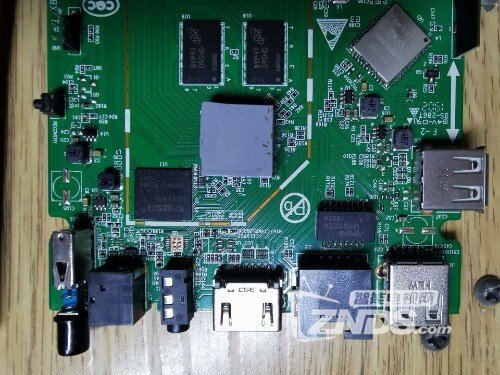

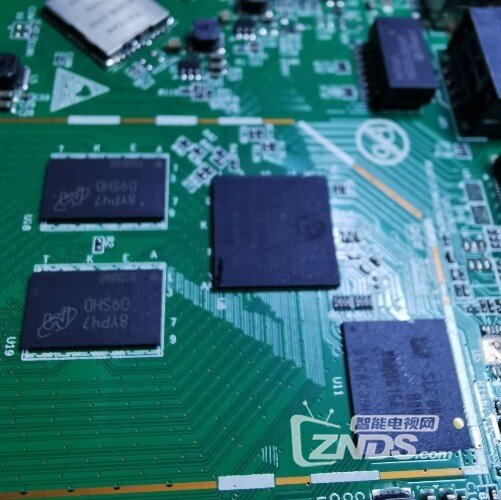

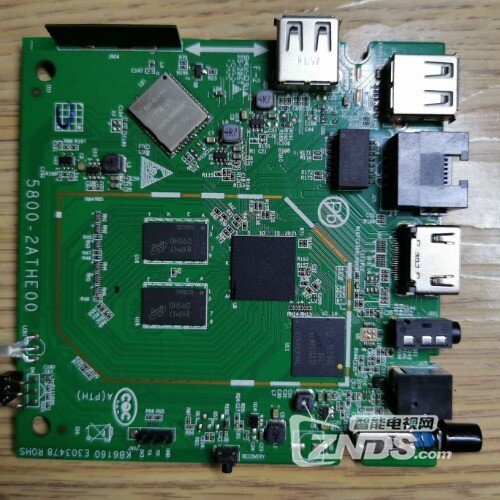

下圖就是16G芯片已經焊上去了的盒子主板。

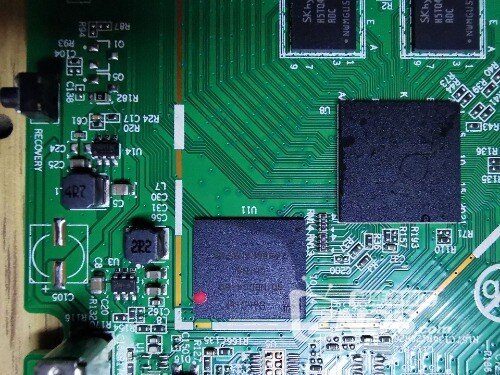

帶紅點的這塊芯片就是故障機的8G芯片，讀取寫入包括低級格式化都報告多個扇區讀寫錯誤。也有可能是我植錫的問題，也可能是芯片真的壞了。但是，我只是執行了一個擦除操作啊，這就壞了？我深表懷疑。難道，這就是機頂盒啟動失敗的原因？

關鍵點來了：按下電源鍵，機頂盒的指示燈都不亮！克隆的芯片都不亮？這是什么問題？是失敗了嗎？

進入TTL，還好，跑碼有顯示，就跟之前刷機變磚了一樣。于是刷回fastboot分區鏡像，重啟成功！

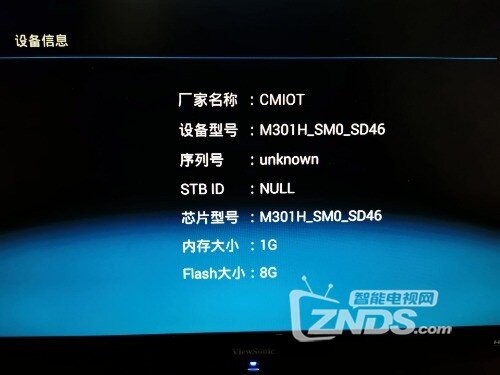

進入設置查看，仍然顯示8G存儲，而不是換上的16G。想起曾經看到過的一個關于擴容的帖子，說存儲空間大小顯示沒變，但向其中拷入超過8G的數據成功了，說明擴容成功。于是拷入2.8G的文件，成功，拷入第二個時報告空間不足。

2021年11月3日：

繼續研究：用HiTooL做userdata分區鏡像，然后將userdata分區設置為10G，重新寫回userdata分區鏡像。重啟后寫入一個2.8G文件。再寫入一個時報告空間不足。關鍵是我忘掉了之前的那個2.8G文件還在不在，有沒有超出原來8G的大小？準備檢查后再說，不行的話，清除user數據試試。

2021年11月4日，繼續研究。

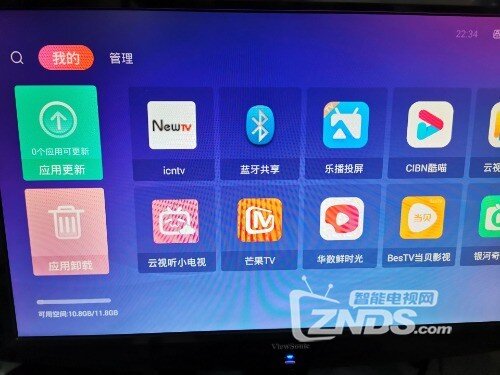

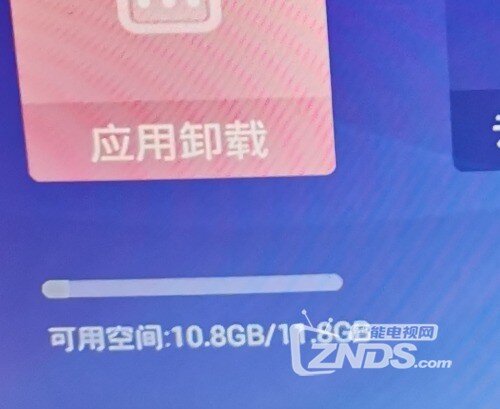

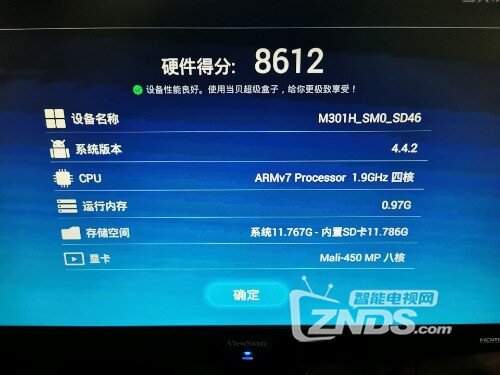

按住復位鍵開機，選擇清除用戶數據（user data），開機后自己安裝的軟件都不見了，進入系統設置查看設備信息，還是8G，但是進入當貝市場，查看設備信息，顯示11個G多了！搞定！

再進一步，11.78G與我換上去的16G相比，還有一些差距。即使16G的芯片實際識別為14.3G，8G實際識別為7.3G，11.78G也說明我還沒有把剩余空間使用完。

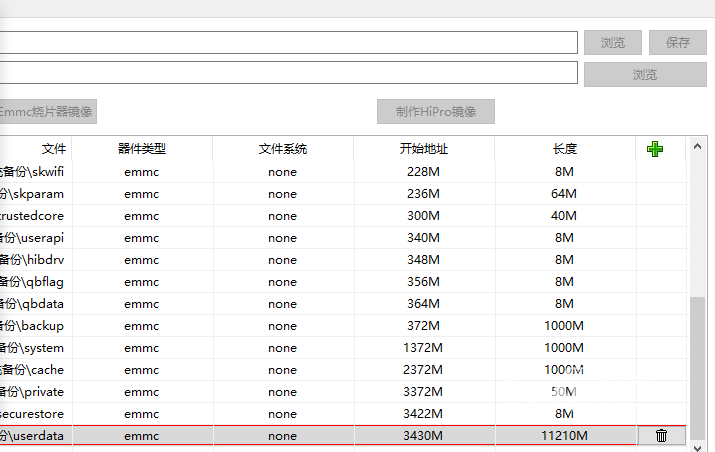

所以，再次打開HiTooL，重新劃定userdata分區的大小。然后重新寫入userdata分區鏡像。

奇怪的是，系統仿佛啟動出錯，重啟幾次后自動進入雙清模式，然后成功啟動，當貝的設備信息中還是11.78G。難道我修改的值已經超過芯片的實際容量了嗎？或者是雙清后這個值是自動根據芯片容量來確定的？我決定將userdata分區設置為原來的2048M試試。事實證明，我確實多此一舉了。重新寫入2048M的userdata分區鏡像，重啟清除userdata數據后，在當貝市場的設備信息中還是顯示了11.786G的大小。

至此可以總結：更換了emmc后，雙清或者至少清除userdata后，擴容就基本上完成了。無需去調整userdata分區的大小。
