堅果投影儀P2拆機詳解：多圖預警內部組件詳細分解圖

Xmint · 發表于 2020-1-20 14:25

堅果P2是前幾年比較熱門的一款機型，在了解了它的參數、畫質表現等等一般的配置之后，很多人會好奇它的內部構造究竟是什么樣的？今天就給大家?guī)砭W(wǎng)友拆機堅果P2的講解圖。從這篇講解中我們能看到堅果投影儀的工作原理和具體硬件設施，對了解投影儀知識也是非常好的一種幫助。

友情提示：非專業人員請勿嘗試，否則將影響官方售后

堅果P2采用水杯造型設計，兩側為音箱及散熱口，同時設計有一體式音腔設計，防止溫度變化影響音質效果。另外，考慮到適用人群和便攜性問題，堅果P2投影還設計了金屬漏網材質設計，對音響有著保護作用。

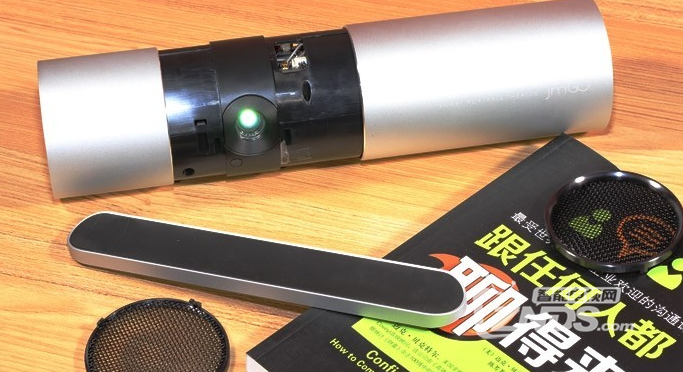

堅果P2外殼采用雙層設計，最外層為兩個類似圓筒一樣的一體式陽極氧化鋁材質，內層為分體式塑料固模，擰開機器兩側音箱保護罩后即可抽出左右兩個外層金屬外殼，此時依然不影響機器正常使用。

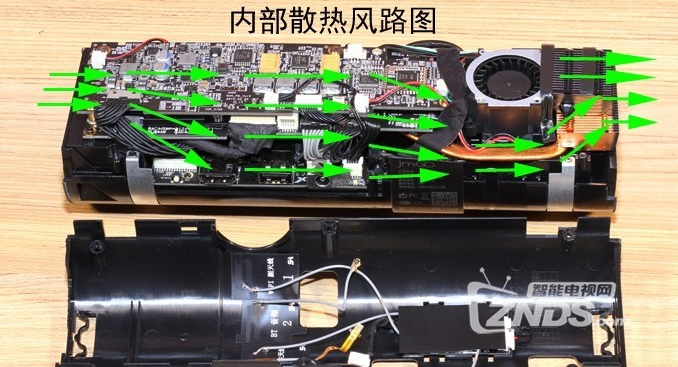

前面我們提到堅果P2采用了全新的構架，通過下圖我們標注了堅果P2的散熱系統的排風走向。冷風從圖中左側音箱上方進入，分流后分別通過主板之間的縫隙依次往右側流動，最終通過渦輪式排風風扇將空氣通過右側音箱上方的散熱口排出，通過圖片標注的風向走向圖可以看到，整個散熱系統中均沒有采用內循環風，如此便能起到更好的降溫效果。

打開堅果P2內層塑料頂蓋后，能看到堅果P2分別采用了三塊PCB板架，其中包含DLP芯片和智能部分的PCB、音視頻處理PCB、接口端PCB。拆除PCB板之后，可以看到堅果P2又可分為三部分，散熱系統、光路系統、儲電系統和音箱。

通過分析堅果P2的散熱系統，堅果P2機身外部冷風從上圖右側進入，通過溫度較低的電池部分，再到達高溫的光路系統，最終通過散熱系統將熱風排出，看來通風性還是不錯的。

內部組件詳解

對于堅果P2的硬件配置而言，相比P1并沒有太大的變化，依然采用的德儀0.3"DMD芯片，智能方面同樣采用了電視機處理CPU——MStar-6A628VX四核1.5GHz處理器，Mali-450MP2 GPU，以及1GB DDR3的機身運行內容及8GB eMMC+8GB TF卡ROM設計。

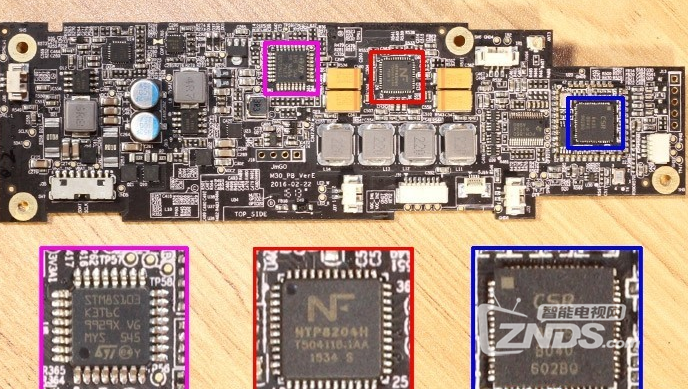

上圖中從左到右所標注的位置依次為ST意法8位MCU（微控制器），主要起到外設內存映射、時鐘、中斷、電源管理等功能；NF的NTP8204H，主要起到NTP協議作用；以及CSR 8365高保真藍牙方案，主要功能是以先進的藍牙和藍牙低功耗連接技術傳輸高品質的音訊。

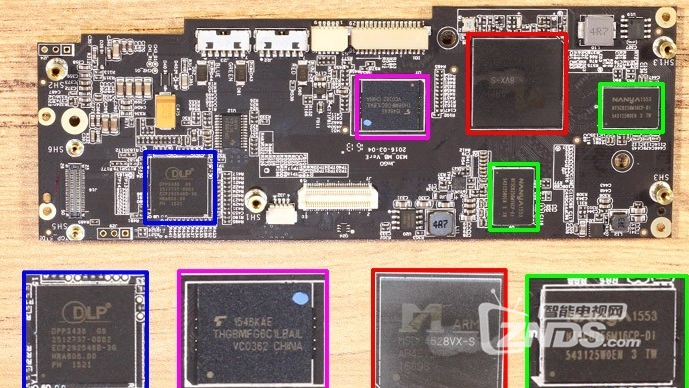

對于上圖中所標注的元件相信各位就不會太陌生了，從左至右分別為：DLP的DPP3438驅動芯片；8GB eMMC ROM芯片；MStar-6A628VX電視級視頻處理芯片以及兩顆512MB的機身運行內存顆粒。

在此，對于機內所采用的芯片以及機器本身所配置的USB2.0接口讓小編不解，按技術規格來說，MStar-6A628VX是支持USB3.0標準的，可不知為何P2在接口配置上給直接降至USB2.0接口了。

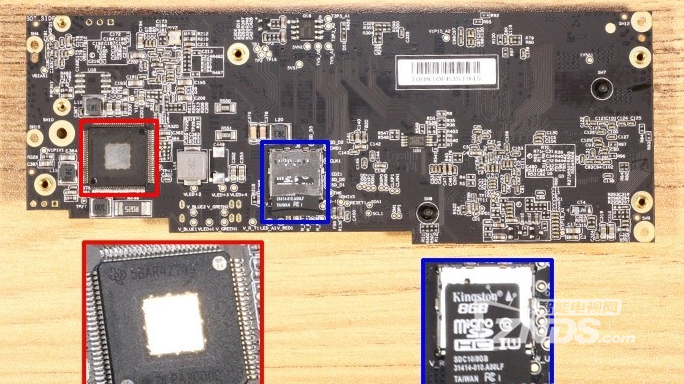

上圖紅色標注的芯片為DLPA3000D，藍色標注內為8GB的TF卡ROM。

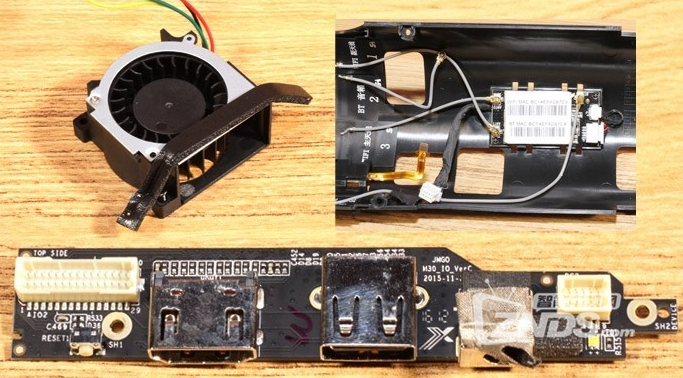

堅果P2采用了強力的渦抽風式散熱風扇，在使用過程中具有低噪音、散熱性能強的優勢。同時，堅果P2采用了雙頻WIFI。為了增強P2藍牙音箱功能的實用性，在機器內部專門設計了一根天線供藍牙音箱使用。而且，堅果P2還設計了一根專供耳機使用的天線，夜深人靜的時候扣上藍牙耳機看些動作大片，也是一種不錯的選擇。

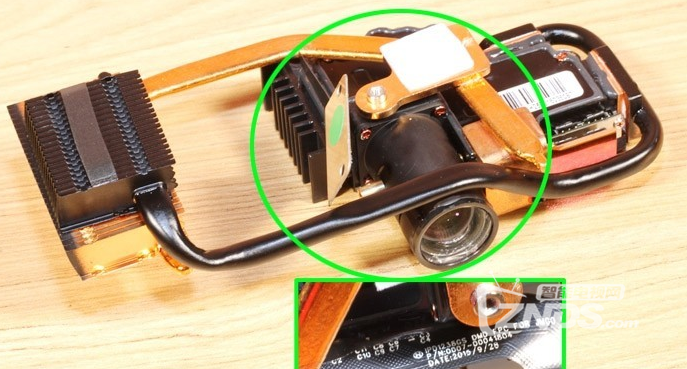

在P2的核心部件光機方面，則采用了廣景視?？萍嫉腎PD1238GS光機。

以上就是今天為大家分享的堅果投影儀P2拆機圖片詳解的全部內容了，大家可以對堅果投影有了更豐富的了解。同時再次提醒大家，不要自己試圖拆解投影儀器，平時在使用中也要多加愛護自己的投影儀，這樣才能讓它陪伴你更久。
