小雞 GAMESIR G3游戲手柄，拆開看看怎樣

小妞給爺笑笑 · 發表于 2017-4-2 20:36

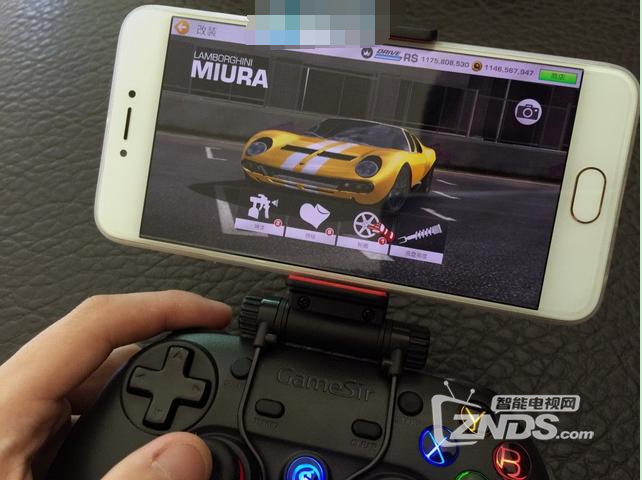

朋友之前買了一個蓋世小雞 GAMESIR G3游戲手柄，可以在安卓、iOS手機或者平板上玩游戲的那種，
因?yàn)槭直旧碛悬c(diǎn)問題，再加上沒有時間玩，看我喜歡搞這些玩意于是就送給了我

1.首先是外觀，外觀我覺得顏值還算可以的，

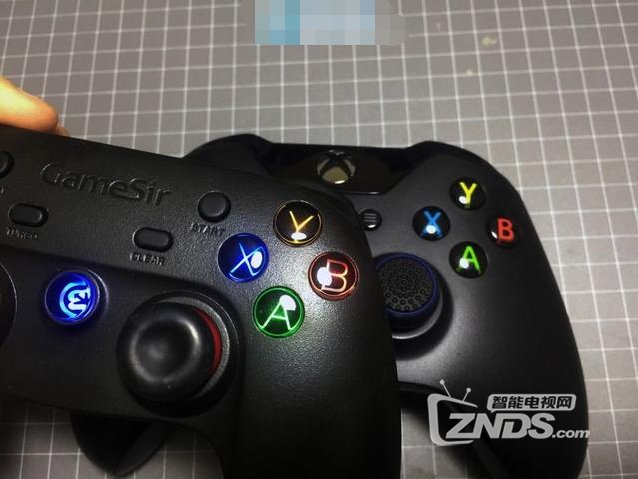

和索尼、微軟大廠的手柄擺在一起感覺也沒得差

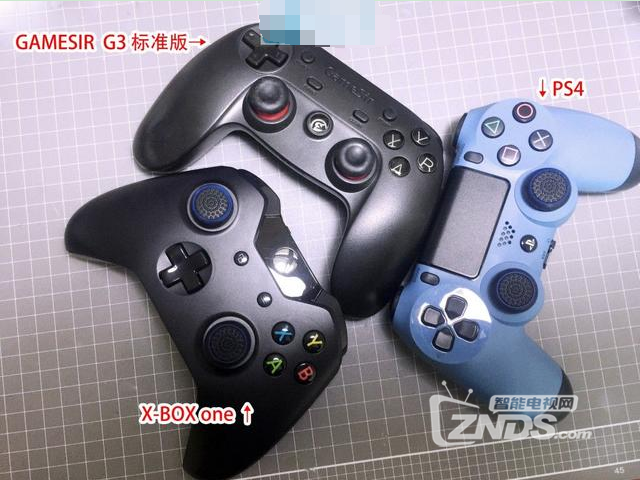

今天的主角和配角們

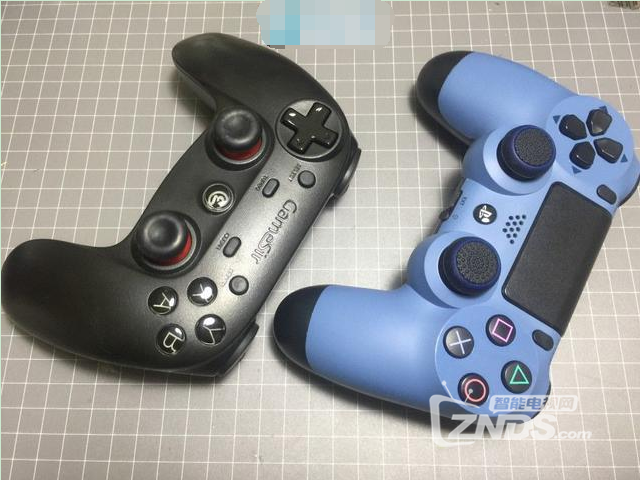

鍵位與PS4的類同，對稱設計

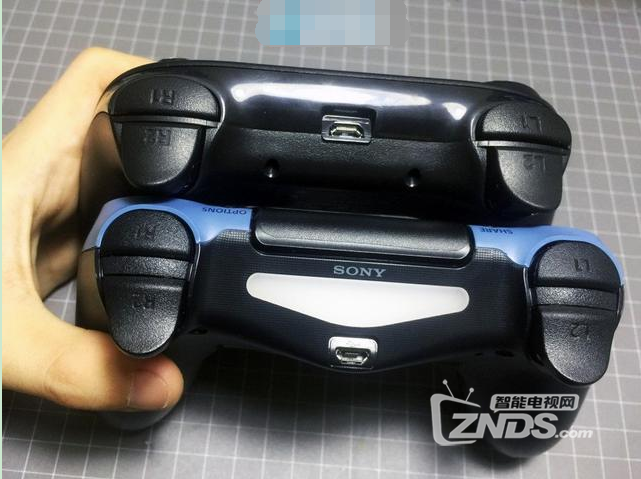

頂部設計也差不多，比PS4的少一個燈條

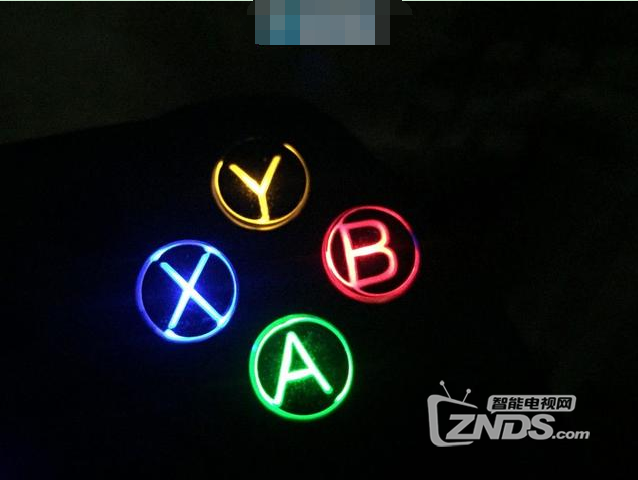

組合鍵鍵位和xbox的一樣，當然組合鍵平時在關機的時候是沒有顏色的
要開機亮燈了才顯示出來

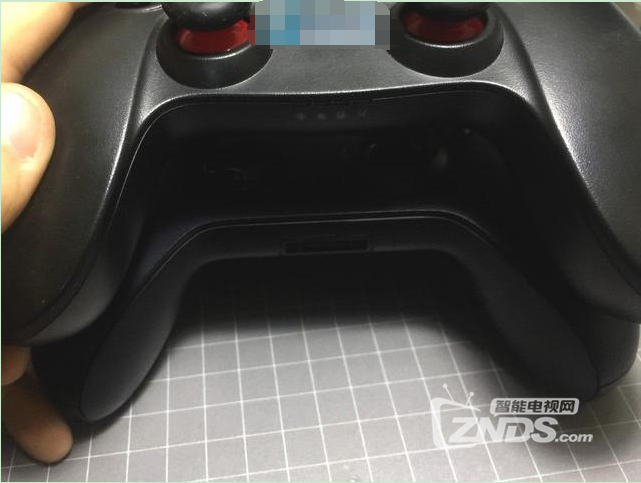

握把位置和XBOX ONE的類似，擴展口的位置，在G3上是一排指示燈
——————————————————————————
2.準備拆解了
拆解之前我先說說手柄有哪些問題吧，首先是振動器，有一邊不振動，
然后是L2\R2兩個矢量按鍵，靈敏度很差，有個時候還按了沒反應，
有個時候半按等于全按的效果，玩賽車游戲的時候這一點比較坑


拆機之前，你懂的，有個萬一呢....

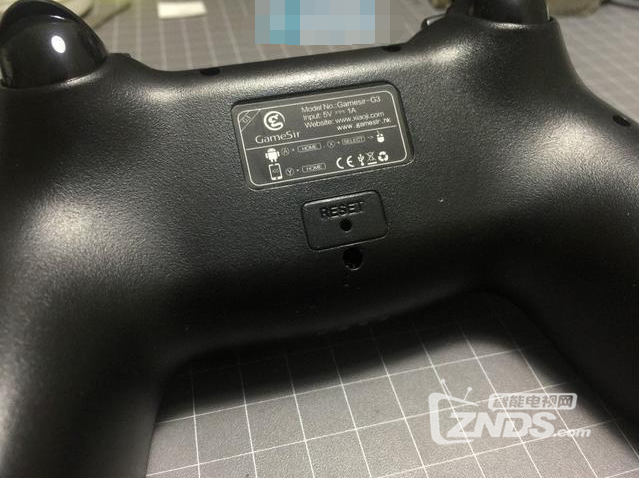

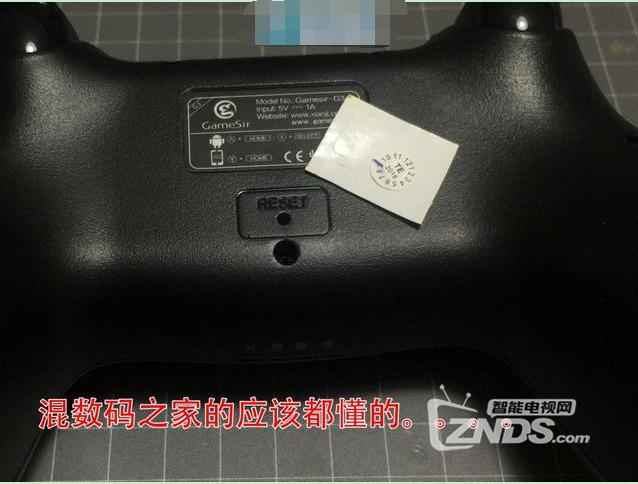

背后是一個復位孔

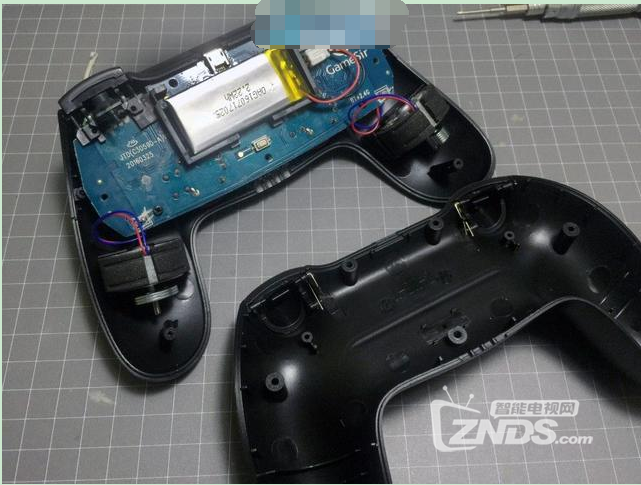

松開7顆螺絲就能打開，電池黏在上面，
官方宣稱的容量為600毫安時，15小時的連續續航

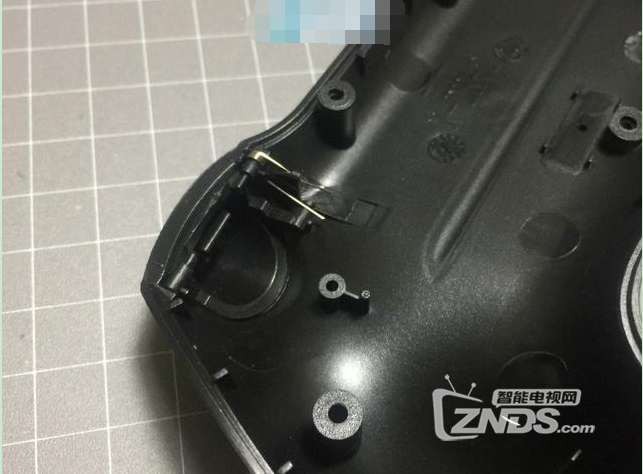

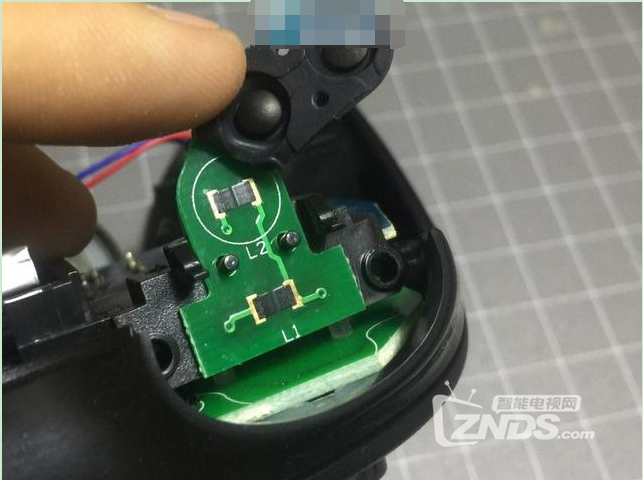

L2\R2扳機鍵結構與PS4的類似

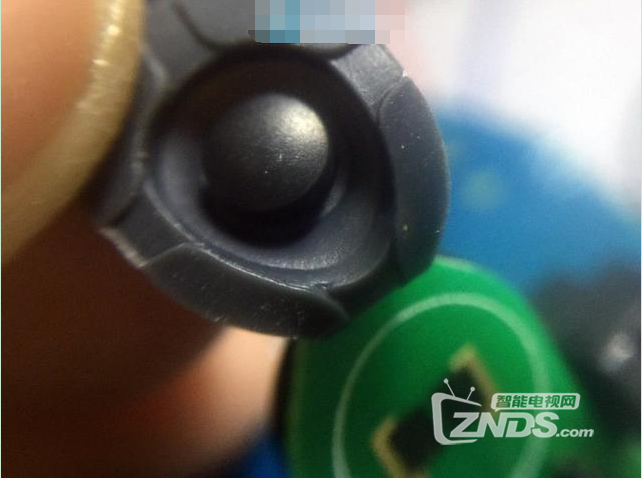

基本上是一樣的，就是靠球型導電膠變形，
按下去后以接觸的面積判斷按下的大小
，接觸面積越大電阻越小，游戲里的油門或是剎車踩的越緊。

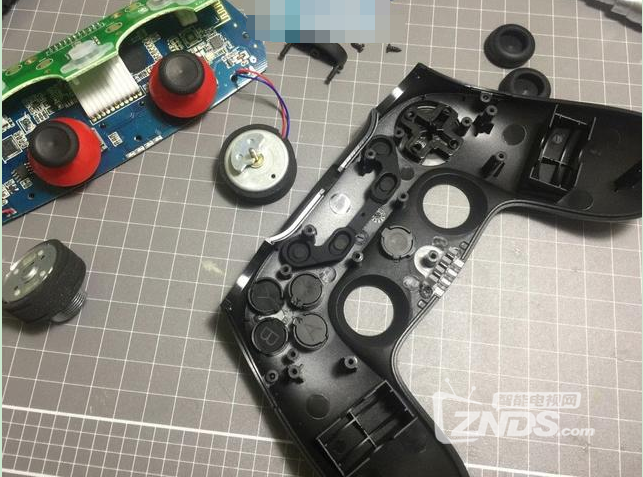

松開主板的螺絲，把外殼抽出來

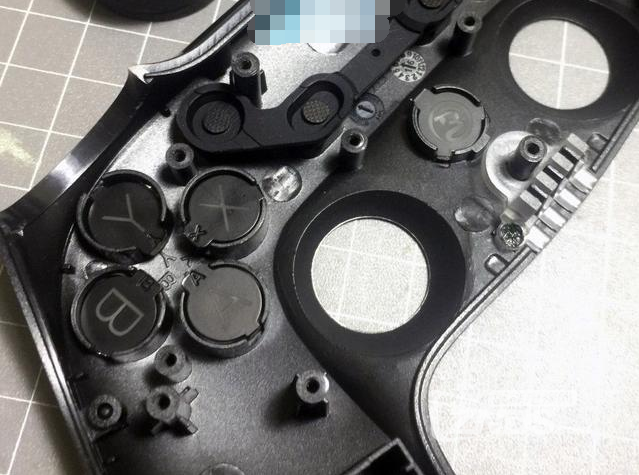

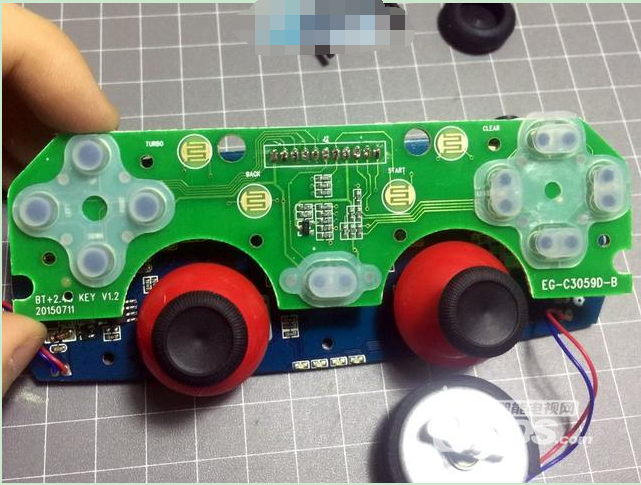

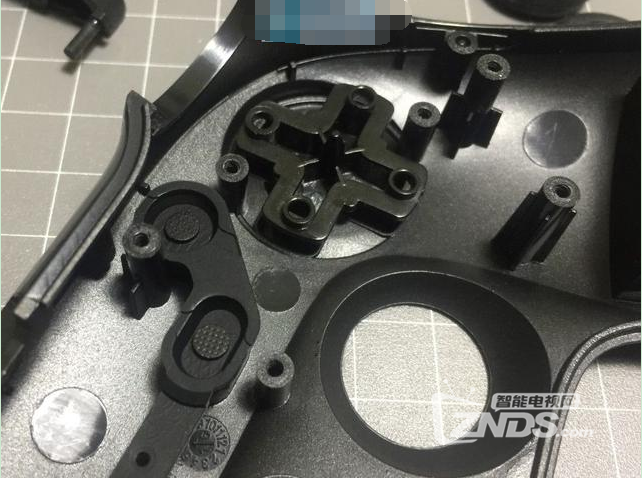

這是面板按鍵部分

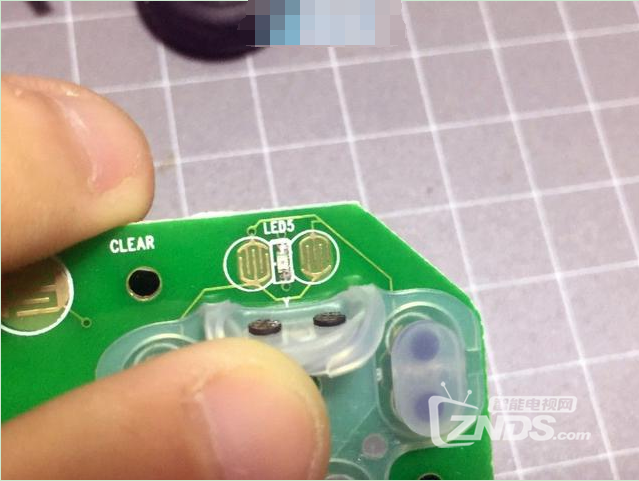

燈是藏在組合鍵附近的，組合鍵每位又是兩個觸點

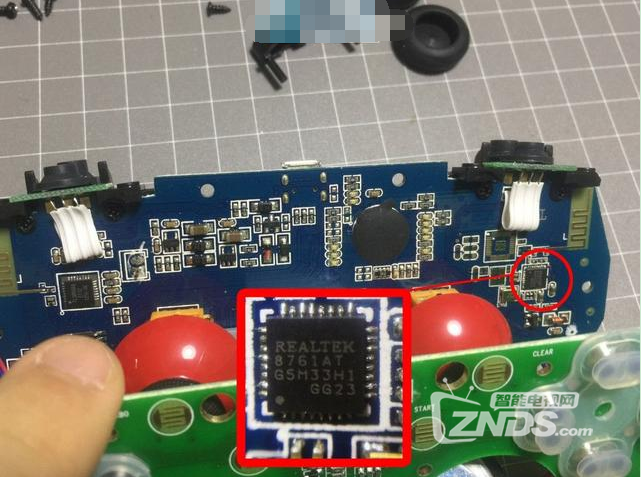

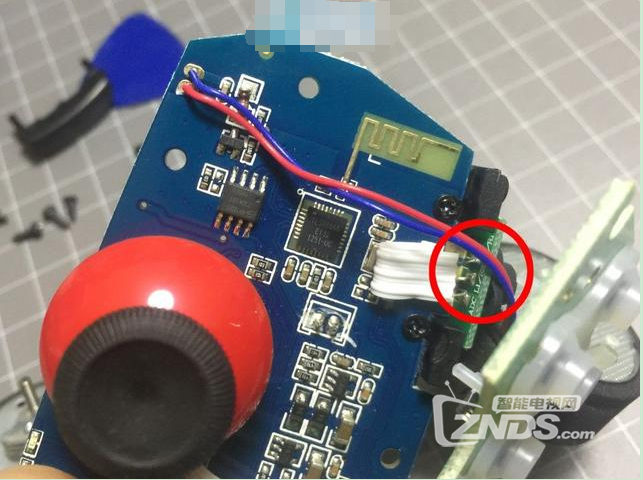

看起來像是藍牙的部分

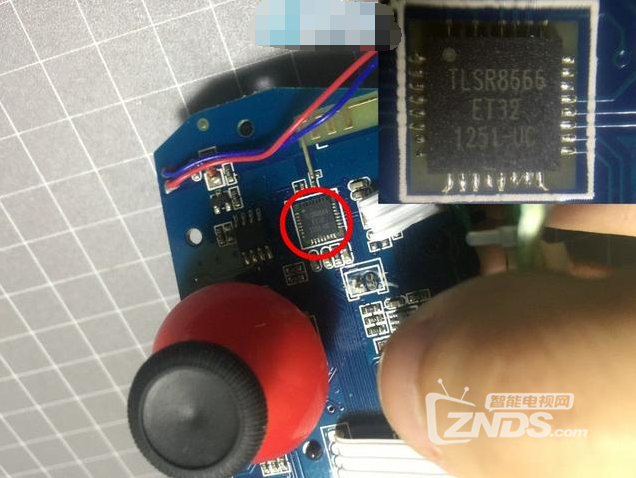

主控芯片就是個牛屎塊塊


這不知道是干什么的

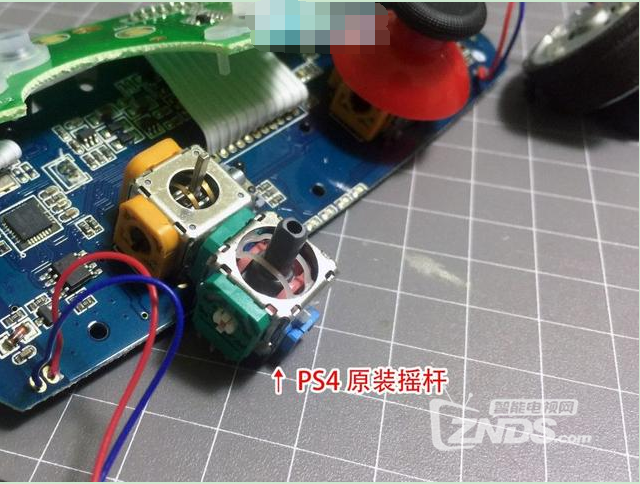

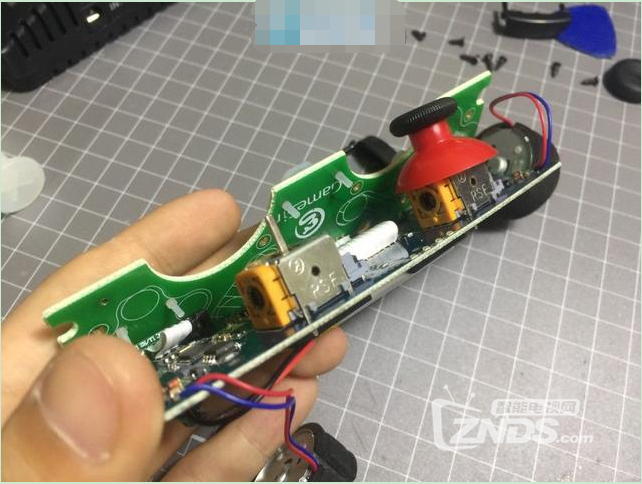

類比搖桿是鐵芯的，什么牌子的不知道


和PS4用的ALPS原裝的有點不同

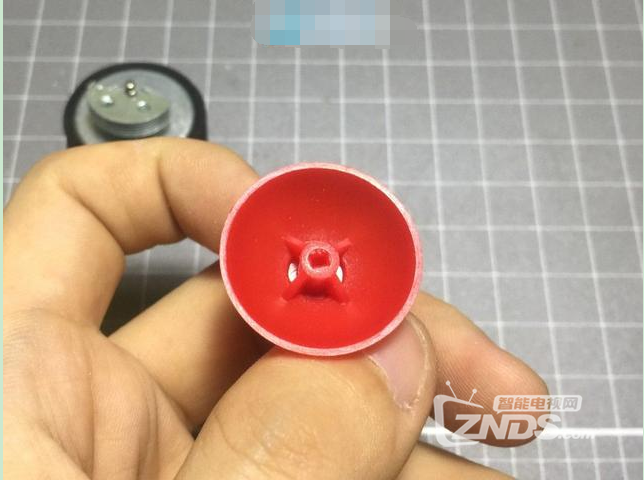

要升級更換的話鍵帽肯定也要換了，算了，不管它了
——————————————————————————

3.維修

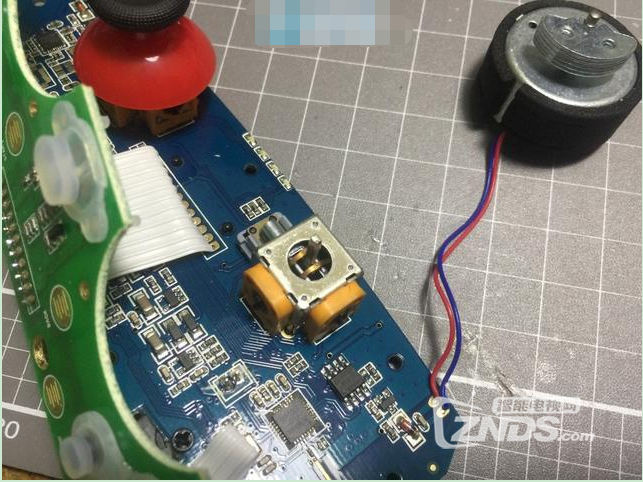

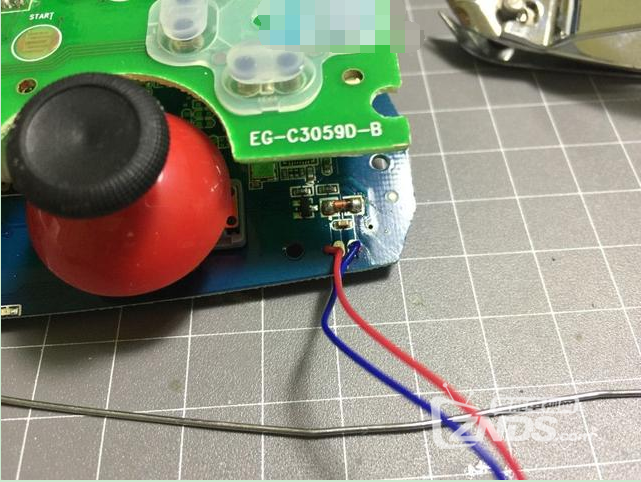

然后是發現的問題，首先是振動器，為什么不振動呢？

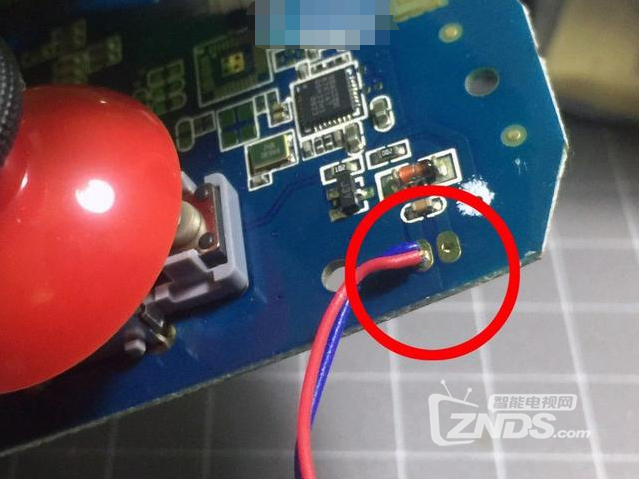

因?yàn)檠b配的人把兩根線焊在同一個焊盤上了。。。。我暈
因?yàn)闆]有顏色參考，所以只能參考對面的振動器線路，重新焊上即可

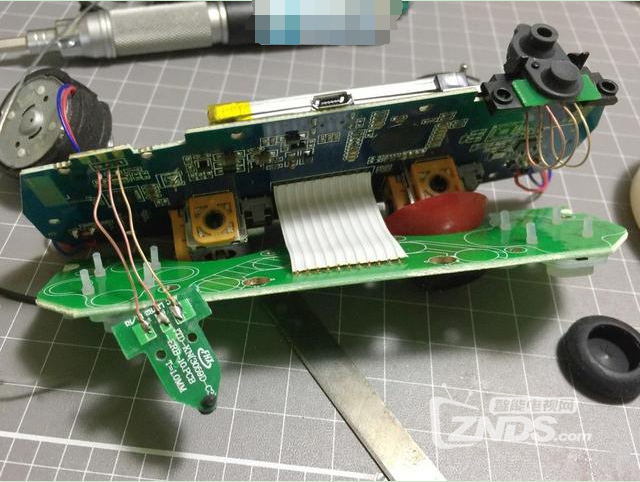

矢量按鍵失靈是因?yàn)樘€的焊工渣，沒有焊接好，已經有開焊的地方了
全部拆了，重新用特氟龍的漆包線焊好即可，特氟龍的漆包線線阻很低
應該不會影響矢量按鍵的靈敏度
————————————————————————————————————
4.維修完成

最后重新裝上，試試看
貌似正常了，又可以愉快的游戲了

油門和剎車現在也很靈敏，沒有突然失靈的情況
